Стабилизирующие элементы для высокоскоростной видеосъёмки: конструктивные решения, эксплуатационные требования и влияние на качество видеорегистрации
Высокоскоростная видеосъёмка используется для анализа процессов, протекающих за очень короткие промежутки времени. Она применяется в материаловедении, машиностроении, биомеханике, аэродинамике, гидродинамике, робототехнике, испытательных лабораториях и промышленной диагностике. При регистрации быстропротекающих явлений камера работает с малой экспозицией и высокой частотой кадров, что предъявляет повышенные требования не только к оптике, освещению и сенсору, но и к механической стабильности всей съёмочной системы.
Стабилизирующие элементы предназначены для уменьшения паразитных перемещений, вибраций и деформаций, способных исказить видеоданные. Даже при использовании камеры с высоким разрешением и точной синхронизацией качество записи может быть существенно снижено, если оптическая ось нестабильна или основание камеры подвержено колебаниям. В задачах измерительной видеосъёмки такое смещение приводит к ошибкам при определении координат, скоростей, ускорений, деформаций и других параметров движения.
Актуальность исследования стабилизирующих элементов связана с тем, что высокоскоростная видеосъёмка часто проводится в условиях повышенных динамических нагрузок. Источниками вибраций могут быть испытательные машины, двигатели, пневматические установки, ударные стенды, насосы, вентиляторы, транспортные механизмы и само экспериментальное воздействие на объект. Поэтому стабилизация съёмочной системы должна рассматриваться как обязательная часть подготовки эксперимента.
Назначение стабилизирующих элементов
Основная функция стабилизирующих элементов заключается в обеспечении неизменного пространственного положения камеры и вспомогательных компонентов относительно объекта наблюдения. Под стабильностью в данном случае понимается сохранение координат, углов ориентации и оптической оси в пределах допустимых отклонений на протяжении всей съёмки.
Стабилизирующие элементы также выполняют задачу снижения влияния внешних механических воздействий. Они могут препятствовать передаче вибраций от основания к камере, рассеивать энергию колебаний, увеличивать жёсткость конструкции или изменять динамические характеристики системы таким образом, чтобы избежать резонансных эффектов.
В измерительных системах стабилизирующие элементы обеспечивают воспроизводимость условий эксперимента. Если камера используется совместно с калибровочной мишенью, лазерной подсветкой, синхронизирующими датчиками или несколькими камерами, стабильность взаимного расположения всех элементов становится критически важной. Нарушение геометрии приводит к необходимости повторной калибровки и снижает достоверность результатов.
Влияние вибраций на качество высокоскоростной видеосъёмки
Вибрации и микроперемещения камеры могут проявляться в виде дрожания изображения, размытия, смещения объекта в кадре, изменения масштаба и нарушения геометрической привязки. При визуальном анализе эти эффекты могут быть частично допустимыми, однако при количественной обработке они становятся значимым источником ошибки.
Особенность высокоскоростной съёмки заключается в том, что она позволяет фиксировать не только движение объекта, но и паразитные колебания самой камеры. Если частота вибрации попадает в диапазон регистрации, смещение изображения может быть ошибочно интерпретировано как движение исследуемого объекта. При использовании алгоритмов цифровой корреляции изображений, трекинга маркеров или анализа траекторий это приводит к систематическим и случайным погрешностям.
Кроме того, вибрации могут вызывать изменение направления светового потока, если осветительные приборы закреплены недостаточно жёстко. Это приводит к флуктуациям яркости, изменению теней и появлению бликов. В результате ухудшается контрастность изображения и снижается надёжность автоматической обработки кадров.
Основные типы стабилизирующих элементов
К стабилизирующим элементам для высокоскоростной видеосъёмки относятся массивные основания, штативы повышенной жёсткости, оптические столы, виброизолирующие опоры, демпфирующие прокладки, распорные элементы, направляющие системы, платформы точного позиционирования, крепёжные рамы и кабельные разгрузочные устройства. Каждый тип выполняет собственную функцию и выбирается в зависимости от условий съёмки.
Массивные основания применяются для увеличения инерционности системы и снижения чувствительности к внешним возмущениям. Чем больше масса основания и ниже его центр тяжести, тем меньше вероятность случайного смещения камеры при незначительных механических воздействиях. Такие основания часто используются в лабораторных условиях, где требуется стабильное положение оборудования на протяжении серии экспериментов.
Штативы повышенной жёсткости применяются в ситуациях, когда необходима мобильность и возможность быстрой перенастройки. Для высокоскоростной съёмки предпочтительны штативы с усиленными секциями, широкой опорной базой, надёжными фиксаторами и минимальным количеством подвижных соединений. Лёгкие фото- и видеоштативы общего назначения не всегда обеспечивают требуемую устойчивость при работе с тяжёлыми камерами и объективами.
Оптические столы используются в задачах, где требуется высокая точность и минимальный уровень вибраций. Они имеют массивную плиту с повышенной жёсткостью и специальные опоры, снижающие передачу колебаний от пола или корпуса установки. Такие системы особенно полезны при съёмке малых объектов, микропроцессов и экспериментов, требующих точной геометрической калибровки.
Виброизолирующие опоры уменьшают передачу внешних колебаний к камере. Они могут быть выполнены на основе резиновых, пружинных, пневматических или комбинированных элементов. Их эффективность зависит от частотного диапазона вибраций, массы установленного оборудования и правильного выбора жёсткости опоры.
Демпфирующие элементы предназначены для рассеивания энергии колебаний. В отличие от простой виброизоляции, демпфирование направлено на уменьшение амплитуды уже возникших колебаний. Для этого используются эластомерные прокладки, вязкоупругие материалы, фрикционные узлы и специальные многослойные конструкции.
Распорные и рамные конструкции повышают жёсткость монтажной системы. Они уменьшают изгибы и люфты, особенно при консольном расположении камеры или осветителя. В условиях ограниченного пространства такие элементы позволяют создать устойчивую пространственную схему крепления без чрезмерного увеличения массы установки.
Требования к механической жёсткости
Механическая жёсткость стабилизирующих элементов определяет способность конструкции сопротивляться деформациям под действием статических и динамических нагрузок. Для высокоскоростной видеосъёмки это свойство имеет первостепенное значение, поскольку даже микронные или субмиллиметровые перемещения могут влиять на результат измерений.
Жёсткость зависит от материала, формы сечения, длины элементов, числа соединений, качества крепежа и распределения нагрузки. Наиболее уязвимыми являются длинные консольные участки, тонкие стойки, шарнирные соединения и узлы с неполной затяжкой. При проектировании стабилизирующей системы следует минимизировать плечи нагрузки и использовать замкнутые силовые контуры.
Следует учитывать, что чрезмерное увеличение массы не всегда является оптимальным способом повышения стабильности. Если массивный элемент установлен на податливом основании, система может иметь низкую собственную частоту и быть чувствительной к внешним вибрациям. Поэтому важно рассматривать не отдельный стабилизирующий элемент, а всю механическую цепочку от пола или стенда до корпуса камеры.
Виброизоляция и демпфирование
Виброизоляция и демпфирование являются взаимодополняющими методами стабилизации. Виброизоляция снижает передачу колебаний от источника к камере, а демпфирование уменьшает амплитуду колебаний самой системы. Правильное сочетание этих методов позволяет повысить качество видеорегистрации в сложных динамических условиях.
При выборе виброизолирующих элементов необходимо учитывать частотный спектр внешних воздействий. Мягкие опоры хорошо подавляют высокочастотные вибрации, но могут привести к раскачиванию системы при низкочастотных воздействиях. Жёсткие опоры обеспечивают точное позиционирование, но хуже защищают от вибраций, передающихся через основание.
Демпфирующие материалы должны подбираться с учётом массы камеры, температуры, длительности испытаний и условий эксплуатации. Некоторые эластомеры изменяют свойства при нагреве, старении или воздействии масел и растворителей. Это может привести к изменению динамических характеристик системы и снижению воспроизводимости результатов.
Собственные частоты и резонансные явления
Любая механическая система имеет собственные частоты колебаний. Если частота внешнего воздействия близка к одной из собственных частот стабилизирующей конструкции, возникает резонанс, сопровождающийся увеличением амплитуды колебаний. Для высокоскоростной видеосъёмки это особенно опасно, поскольку камера способна зафиксировать даже кратковременные резонансные колебания.
Для предотвращения резонанса необходимо изменять массу, жёсткость или демпфирование системы. Увеличение жёсткости обычно повышает собственную частоту, а увеличение массы снижает её. Демпфирование уменьшает амплитуду резонансных колебаний, но не всегда устраняет саму возможность их возникновения.
На практике оценка резонансных свойств может выполняться экспериментально. Например, камера направляется на неподвижную мишень, после чего проводится запись при работающем оборудовании или при контролируемом механическом возбуждении. Анализ перемещения контрольных точек на кадрах позволяет выявить частоты и амплитуды паразитных колебаний.
Стабилизация камеры и оптической оси
Стабилизация камеры должна обеспечивать неизменность положения сенсора и оптической оси относительно объекта съёмки. Для этого камера должна закрепляться на жёстком основании с минимальным числом промежуточных соединений. При использовании тяжёлых объективов желательно применять отдельные опоры для объектива, так как нагрузка на байонет или переднюю часть корпуса камеры может вызвать микродеформации.
Особое значение имеет устойчивость углового положения камеры. Даже малое угловое смещение может вызвать значительный сдвиг изображения на дальнем объекте. Поэтому крепления должны надёжно фиксировать не только линейные координаты, но и наклон, поворот и крен камеры.
При работе с несколькими камерами стабилизация становится более сложной задачей. Для стереосъёмки, трёхмерной реконструкции или многокамерного анализа необходимо сохранять взаимное положение камер. В таких случаях применяются общие жёсткие рамы, калиброванные базовые пластины и фиксированные расстояния между оптическими осями.
Стабилизация осветительного оборудования
Осветительные приборы в высокоскоростной съёмке часто обладают большой мощностью и значительной массой. Их нестабильное положение влияет на равномерность освещения, контрастность, появление бликов и качество автоматической обработки изображений. Поэтому стабилизация источников света имеет почти такое же значение, как и стабилизация камеры.
Крепления осветителей должны выдерживать не только вес оборудования, но и тепловые воздействия. Нагрев может вызывать расширение элементов, ослабление зажимов или изменение положения светового потока. При использовании интенсивного направленного света особенно важно исключить случайное смещение, так как оно может привести к изменению освещённости зоны наблюдения.
В задачах с импульсным освещением или лазерной подсветкой стабильность направления излучения является критической. Для таких систем применяются жёсткие держатели, регулируемые оптические стойки и элементы точной фиксации угла.
Кабельная стабилизация и разгрузка соединений
Кабели являются часто недооценённым источником механической нестабильности. Высокоскоростные камеры подключаются к системам питания, синхронизации, управления и передачи данных. Такие кабели могут быть жёсткими и создавать значительные усилия на корпусе камеры, особенно при изгибе или случайном натяжении.
Стабилизирующие кабельные элементы включают разгрузочные зажимы, кабельные держатели, направляющие каналы, гибкие петли и фиксаторы трасс. Их задача состоит в том, чтобы исключить передачу механической нагрузки от кабеля к камере и разъёмам. Правильно организованная кабельная система уменьшает риск смещения камеры, повреждения интерфейсов и случайного отключения оборудования.
При прокладке кабелей необходимо учитывать возможные вибрации, движение частей установки и требования безопасности. Кабели не должны касаться подвижных механизмов, попадать в поле зрения камеры или создавать паразитные тени при освещении.
Материалы стабилизирующих элементов
Материалы стабилизирующих элементов выбираются с учётом прочности, жёсткости, плотности, износостойкости, коррозионной стойкости и технологичности изготовления. Наиболее часто применяются сталь, алюминиевые сплавы, чугун, нержавеющая сталь, композитные материалы и инженерные пластики.
Сталь и чугун используются для массивных оснований, плит и рам, где важны высокая жёсткость и способность снижать вибрации за счёт массы. Алюминиевые сплавы применяются в модульных конструкциях, где требуется сочетание малой массы и достаточной прочности. Нержавеющая сталь подходит для условий повышенной влажности, загрязнений или интенсивной эксплуатации.
Композитные материалы могут применяться в специализированных системах, где требуется высокая удельная жёсткость и низкая масса. Инженерные пластики используются для демпфирующих, изолирующих и защитных элементов, однако их применение в силовых узлах ограничено из-за меньшей жёсткости и возможной ползучести под нагрузкой.
Методы оценки эффективности стабилизации
Эффективность стабилизирующих элементов может оцениваться как статическими, так и динамическими методами. Статические методы включают измерение прогиба конструкции под нагрузкой, проверку люфтов, контроль повторяемости положения и оценку устойчивости к случайным механическим воздействиям.
Динамические методы основаны на анализе колебаний системы. Один из практических способов заключается в съёмке неподвижной тестовой мишени при тех же условиях, в которых будет проводиться основной эксперимент. Если на последовательности кадров наблюдается смещение контрольных точек, это указывает на недостаточную стабильность камеры или основания.
Более точная оценка может выполняться с использованием акселерометров, лазерных виброметров или датчиков перемещения. Полученные данные позволяют определить частотный спектр колебаний, амплитуду вибраций и эффективность применяемых демпфирующих или виброизолирующих элементов.
Практические рекомендации по выбору и применению
При выборе стабилизирующих элементов необходимо учитывать массу камеры, тип объектива, расстояние до объекта, частоту кадров, требования к точности измерений и наличие внешних вибраций. Для большинства измерительных задач предпочтительно использовать короткие и жёсткие силовые контуры, массивные основания и минимальное число шарнирных соединений.
Если съёмка проводится в лаборатории, целесообразно использовать оптический стол или жёсткую монтажную плиту. В промышленных условиях может потребоваться изоляция камеры от вибрирующего оборудования, установка на отдельную раму или применение демпфирующих опор. При съёмке на подвижных платформах необходимо дополнительно учитывать инерционные нагрузки и возможность ударных воздействий.
Перед началом съёмки рекомендуется выполнить тестовую запись неподвижной мишени. Это позволяет выявить дрожание изображения, люфты и недостаточную фиксацию ещё до проведения основного эксперимента. Также необходимо проверить затяжку всех соединений, устойчивость осветителей, фиксацию кабелей и отсутствие контакта оборудования с вибрирующими элементами установки.
Перспективы развития стабилизирующих систем

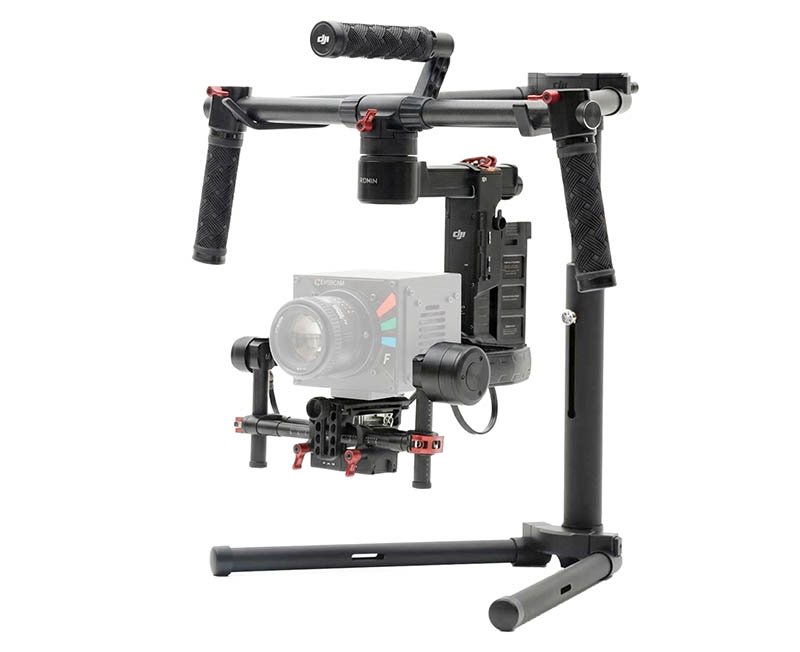

Развитие стабилизирующих элементов для высокоскоростной видеосъёмки связано с повышением точности, модульности и адаптивности. Перспективными являются активные стабилизирующие платформы, способные компенсировать вибрации в реальном времени с помощью датчиков и исполнительных механизмов. Такие системы могут быть особенно полезны при съёмке в условиях переменных динамических нагрузок.
Также развивается направление интеллектуального мониторинга состояния креплений. Датчики вибрации, положения и усилия затяжки могут использоваться для контроля стабильности системы перед съёмкой и во время эксперимента. Это повышает надёжность видеорегистрации и позволяет документировать условия проведения испытаний.
Аддитивные технологии открывают возможности для создания индивидуальных стабилизирующих элементов сложной формы. С их помощью можно проектировать лёгкие рамные конструкции, оптимизированные по жёсткости и массе. Однако такие элементы требуют тщательной проверки прочности, долговечности и динамических характеристик.
