Резьбовые адаптеры и переходники для высокоскоростной видеосъёмки: конструктивные особенности, эксплуатационные требования и роль в обеспечении механической совместимости
Высокоскоростная видеосъёмка предъявляет повышенные требования не только к параметрам камеры и освещения, но и к механической инфраструктуре всей системы. Камера, объектив, штативная головка, крепёжная рама, оптическая платформа и вспомогательные элементы должны образовывать жёсткую, точную и надёжную конструкцию. Одним из ключевых компонентов такой конструкции являются резьбовые адаптеры и переходники, обеспечивающие совместимость оборудования с различными стандартами крепления.

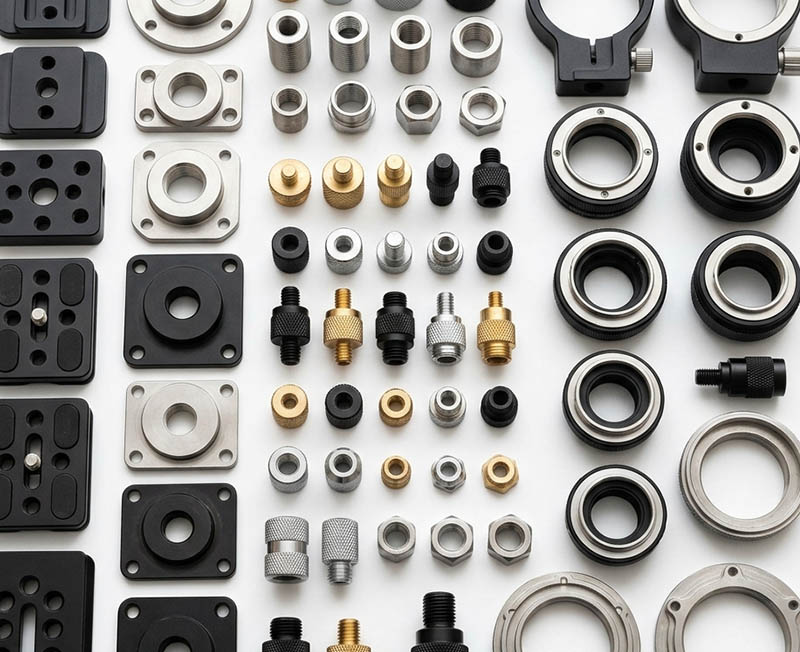

В практике видеосъёмки и измерительной регистрации широко применяются резьбы 1/4" и 3/8", фланцевые соединения, монтажные пластины с отверстиями разного стандарта, а также специализированные адаптеры для промышленных камер. При работе с тяжёлой оптикой, длиннофокусными объективами или высокоскоростными камерами большой массы неправильный выбор переходника может привести к снижению жёсткости, появлению люфта, смещению оптической оси или повреждению резьбы.
Резьбовые адаптеры часто воспринимаются как простые вспомогательные элементы. Однако в системах высокоскоростной видеосъёмки они выполняют важную инженерную функцию. Через них передаются статические и динамические нагрузки, они определяют точность сопряжения узлов и влияют на повторяемость установки оборудования. Поэтому их выбор должен основываться на анализе массы камеры, типа крепления, условий съёмки, уровня вибраций и требований к точности позиционирования.
Назначение резьбовых адаптеров и переходников
Основное назначение резьбовых адаптеров и переходников заключается в обеспечении механической совместимости между элементами съёмочной системы, имеющими различные типоразмеры резьб, посадочные поверхности и схемы крепления. Они позволяют соединять камеру со штативом, монтажной платформой, промышленным кронштейном, рельсовой системой или оптическим столом.
В высокоскоростной видеосъёмке такие элементы также выполняют функцию распределения нагрузки. Если камера или объектив имеют значительную массу, простого точечного соединения может быть недостаточно. В этом случае переходные пластины, фланцевые адаптеры и дополнительные опорные элементы позволяют увеличить площадь контакта и снизить напряжения в резьбовом соединении.
Кроме того, адаптеры обеспечивают унификацию оборудования. Одна и та же камера может использоваться с различными штативными головками, лабораторными стойками, промышленными держателями и специализированными стендами. Наличие правильно подобранных переходников повышает гибкость системы и сокращает время подготовки к съёмке.
Стандарты резьбовых соединений 1/4" и 3/8"
Наиболее распространёнными крепёжными стандартами в фото-, видео- и измерительном оборудовании являются резьбы 1/4" и 3/8". Резьба 1/4" часто используется для крепления компактных камер, небольших штативных площадок, лёгких кронштейнов и вспомогательных аксессуаров. Резьба 3/8" применяется в более нагруженных соединениях, включая профессиональные штативные головки, крупные площадки, монтажные стойки и тяжёлые держатели.
Переходники 1/4"–3/8" позволяют соединять оборудование с различными стандартами крепления. Например, камера или адаптерная пластина с резьбой 1/4" может быть установлена на штативную головку с винтом 3/8" через соответствующую втулку или переходной винт. Обратная ситуация также встречается при необходимости закрепить устройство с крупной резьбой на платформе меньшего стандарта, хотя такие решения требуют осторожности из-за возможного снижения несущей способности.
Для высокоскоростной видеосъёмки важно учитывать не только номинальный размер резьбы, но и качество изготовления. Неполное зацепление витков, неправильная глубина резьбового отверстия, мягкий материал или изношенная резьба могут привести к ненадёжному соединению. При установке тяжёлой камеры желательно использовать резьбу 3/8" или несколько точек крепления через переходную пластину.
Переходники 1/4"–3/8"

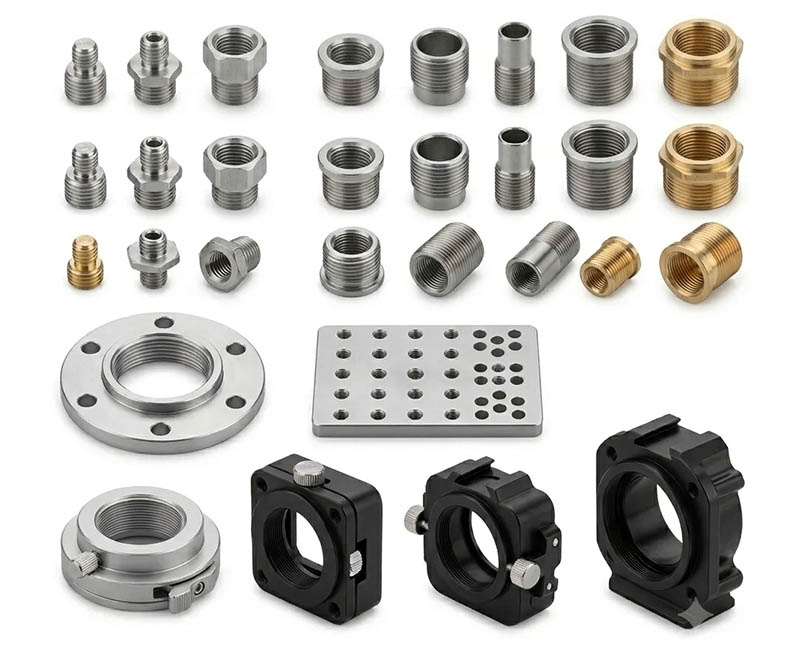

Переходники 1/4"–3/8" являются наиболее распространённым типом резьбовых адаптеров. Они могут иметь вид резьбовой втулки, винта с различными диаметрами резьбы на концах, наружного переходника или комбинированного адаптера. Их задача состоит в согласовании крепёжных интерфейсов камеры, штативной головки, рига или монтажной платформы.
При выборе переходника 1/4"–3/8" необходимо учитывать длину резьбовой части, материал, форму опорной поверхности и точность обработки. Слишком короткая резьба может не обеспечить достаточного зацепления, а слишком длинная — упереться в дно отверстия и создать ложное ощущение затяжки. В последнем случае соединение может оставаться неплотным, что приводит к люфту.
Материал переходника должен соответствовать нагрузке. Латунные и стальные втулки обладают хорошей прочностью и износостойкостью. Алюминиевые переходники легче, но менее устойчивы к повреждению резьбы при частом монтаже. Для ответственных соединений с тяжёлыми камерами предпочтительны стальные или высокопрочные сплавы.
Резьбовые втулки

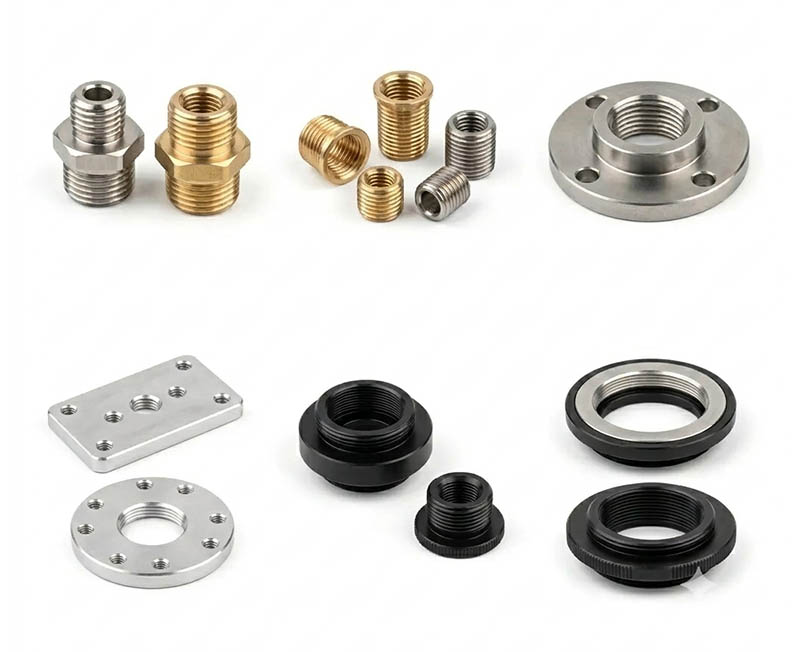

Резьбовые втулки используются для изменения типоразмера резьбового отверстия или восстановления совместимости между крепёжными элементами. Наиболее типичный пример — втулка, позволяющая преобразовать отверстие 3/8" под винт 1/4" или наоборот. Втулки могут быть запрессовываемыми, вкручиваемыми, съёмными или встроенными в монтажные элементы.
Преимущество резьбовых втулок заключается в компактности и простоте применения. Они позволяют быстро адаптировать оборудование без замены основной монтажной платформы. Однако втулки имеют ограниченную несущую способность, особенно если их стенки тонкие или они изготовлены из мягкого материала.
В высокоскоростной видеосъёмке резьбовые втулки следует применять с учётом вибрационных нагрузок. При недостаточной фиксации втулка может самопроизвольно выкручиваться вместе с винтом или создавать микролюфт. Для предотвращения этого используют фиксирующие элементы, стопорные составы, контргайки или втулки с шлицем для надёжной установки.
Фланцевые переходники
Фланцевые переходники применяются для соединения камеры или оптического компонента с монтажной поверхностью через расширенную опорную площадку. В отличие от одиночного резьбового соединения, фланец распределяет нагрузку по большей площади и повышает устойчивость к повороту, изгибу и вибрациям.
Фланцевые переходники особенно полезны при установке промышленных камер, тяжёлых объективов, макросъёмочных систем, защитных кожухов и измерительных модулей. Они могут содержать несколько крепёжных отверстий, центрирующие элементы, посадочные выступы и направляющие поверхности. Благодаря этому повышается точность базирования и повторяемость установки.
При проектировании или выборе фланцевого переходника важно учитывать плоскостность опорной поверхности, соосность отверстий и качество обработки кромок. Неровный или перекошенный фланец может привести к наклону камеры, что особенно критично при измерительной съёмке и анализе геометрии движения.
Переходные пластины
Переходные пластины используются для сопряжения оборудования с различными схемами крепления. Они могут содержать набор отверстий с резьбой 1/4", 3/8", метрическими резьбами, пазами, направляющими и посадочными элементами. Такие пластины широко применяются при монтаже высокоскоростных камер на рельсовые системы, оптические столы, промышленные рамы и специализированные стенды.
Главное преимущество переходных пластин заключается в распределении нагрузки и повышении гибкости компоновки. Пластина позволяет не только соединить несовместимые элементы, но и сместить камеру относительно оси крепления, добавить точки фиксации, закрепить кабельные держатели или установить дополнительную опору под объектив.
Для тяжёлых камер и длинных объективов переходная пластина часто является более предпочтительным решением, чем одиночный резьбовой адаптер. Она снижает риск проворота камеры, уменьшает изгибающий момент на резьбе и позволяет использовать две или более точки крепления. При этом сама пластина должна обладать достаточной толщиной и жёсткостью.
Адаптеры для промышленных камер
Промышленные высокоскоростные камеры могут иметь нестандартные корпуса, боковые и нижние монтажные отверстия, фланцевые интерфейсы, крепления под рельсовые системы и специальные посадочные поверхности. Поэтому для их установки часто применяются индивидуальные или универсальные адаптеры.
Адаптеры для промышленных камер должны обеспечивать точное базирование корпуса и доступ к разъёмам, вентиляции, индикаторам и элементам управления. В отличие от потребительских камер, промышленные модели могут устанавливаться в разных ориентациях: горизонтально, вертикально, боком, на потолочной раме или внутри защитного кожуха. Это требует многосторонней совместимости креплений.
Важным аспектом является разгрузка кабельных интерфейсов. Многие промышленные камеры используют жёсткие кабели передачи данных, синхронизации и питания. Адаптерная система должна предусматривать возможность крепления кабельных фиксаторов рядом с камерой, чтобы исключить передачу усилий на разъёмы.
Адаптеры для тяжёлой оптики
Тяжёлая оптика, включая длиннофокусные объективы, макрообъективы, телецентрические объективы и объективы с большим диаметром, создаёт значительные изгибающие моменты на креплении камеры. Если объектив закреплён только через байонет или резьбу камеры, возможно появление перекоса, вибраций и механической перегрузки.
Адаптеры для тяжёлой оптики позволяют перенести часть нагрузки на отдельную опорную систему. Это могут быть кольцевые держатели объектива, регулируемые опоры, рельсовые площадки, фланцевые кронштейны и переходные пластины с дополнительными точками крепления. Их задача состоит в сохранении соосности оптической системы и снижении нагрузки на корпус камеры.
При работе с тяжёлой оптикой особенно важно обеспечить совместную жёсткость камеры и объектива. Если камера закреплена на одной платформе, а объектив — на другой, между ними не должно возникать относительного смещения. Опорные элементы должны регулироваться по высоте и положению, позволяя точно совместить оптическую ось.
Материалы резьбовых адаптеров и переходников
Материалы адаптеров определяют прочность, износостойкость, массу и долговечность соединения. Наиболее распространены сталь, нержавеющая сталь, латунь, алюминиевые сплавы и инженерные пластики. Для ответственных соединений в высокоскоростной видеосъёмке предпочтительны металлические адаптеры с высокой точностью обработки.
Стальные адаптеры обладают высокой прочностью и устойчивостью к износу. Они подходят для тяжёлых камер, промышленных установок и соединений, подвергающихся частому монтажу. Нержавеющая сталь дополнительно устойчива к коррозии, что важно при работе во влажных или полевых условиях.
Латунные втулки удобны благодаря хорошей обрабатываемости и относительно мягкому контакту с ответными резьбами. Они меньше повреждают резьбу в некоторых алюминиевых корпусах, но могут изнашиваться при больших нагрузках. Алюминиевые адаптеры лёгкие, но требуют аккуратного обращения и не всегда подходят для высоконагруженных соединений.
Геометрическая точность и качество обработки
Геометрическая точность адаптеров и переходников имеет большое значение для высокоскоростной видеосъёмки, особенно при измерительных задачах. Несоосность, перекос, неплоскостность или неправильный шаг резьбы могут вызвать смещение камеры, изменение угла обзора и появление механических напряжений.
Качественный адаптер должен иметь чисто обработанную резьбу, ровную опорную поверхность, отсутствие заусенцев и стабильную посадку без люфта. Переходные пластины должны обладать плоскостностью и достаточной жёсткостью. Фланцевые адаптеры должны обеспечивать равномерное прилегание к монтажной поверхности.
Наличие заусенцев или острых кромок может повредить корпус камеры, монтажную площадку или кабели. Поэтому в ответственных системах рекомендуется использовать адаптеры промышленного или измерительного класса, а не случайные бытовые переходники.
Несущая способность и распределение нагрузки
Несущая способность резьбового адаптера зависит от диаметра и длины резьбы, материала, качества изготовления, площади контакта и характера нагрузки. В статических условиях соединение может казаться надёжным, но при вибрациях или перемещениях оно может ослабнуть или деформироваться.
Для лёгких камер допустимо использование одиночных переходников 1/4"–3/8". Для тяжёлых высокоскоростных камер, крупной оптики и промышленных установок желательно использовать более крупные резьбы, фланцевые соединения или переходные пластины с несколькими точками фиксации. Это снижает локальные напряжения и повышает устойчивость к провороту.
Особенно опасны изгибающие моменты, возникающие при вынесенном центре тяжести. Длинный объектив или боковой кабельный пучок может создавать нагрузку, значительно превышающую простую массу оборудования. Поэтому при расчёте или выборе крепления необходимо учитывать не только вес, но и плечо приложения силы.
Виброустойчивость и предотвращение люфта
Вибрации являются одним из основных факторов, влияющих на качество высокоскоростной видеосъёмки. Даже микроперемещения камеры или оптики могут привести к дрожанию изображения, снижению точности измерений и ухудшению повторяемости эксперимента. Резьбовые адаптеры должны обеспечивать плотное и стабильное соединение без люфта.
Для повышения виброустойчивости применяются контргайки, стопорные шайбы, фиксирующие составы, штифты, фланцевые соединения и дополнительные точки крепления. Важно избегать длинных переходных цепочек, состоящих из нескольких адаптеров, поскольку каждая дополнительная деталь увеличивает вероятность люфта и снижает жёсткость.
Если система работает в условиях вибрации, все резьбовые соединения должны проверяться перед съёмкой. При повторяющихся испытаниях целесообразно использовать маркировку положения резьбовых элементов, позволяющую визуально обнаружить их ослабление.
Совместимость с монтажными системами
Резьбовые адаптеры и переходники должны быть совместимы не только с камерой, но и со всей монтажной инфраструктурой. В высокоскоростной видеосъёмке могут применяться штативы, оптические столы, лабораторные стойки, рельсовые направляющие, профильные системы, промышленные кронштейны и защитные кожухи.
Совместимость включает соответствие резьбы, расстояния между отверстиями, размеров опорной площадки, допустимой нагрузки и доступа к элементам камеры. Иногда формально подходящий переходник оказывается непригодным, поскольку перекрывает вентиляционные отверстия, мешает подключению кабелей или смещает камеру в нежелательное положение.
Для сложных систем целесообразно использовать модульные переходные пластины с несколькими стандартами крепления. Они позволяют адаптировать конфигурацию без изготовления новых деталей и обеспечивают возможность последующей модернизации установки.
Эксплуатационные ошибки
Одной из распространённых ошибок является использование недостаточно прочного или слишком малого адаптера для тяжёлой камеры. Это может привести к провороту, перекосу, повреждению резьбы или падению оборудования. Другая ошибка заключается в применении длинной последовательности переходников, что снижает жёсткость и увеличивает риск люфта.
Также часто встречается чрезмерная затяжка резьбовых соединений. Она может повредить резьбу в корпусе камеры, особенно если корпус выполнен из алюминиевого сплава. Недостаточная затяжка, напротив, приводит к самопроизвольному ослаблению соединения. Оптимальное усилие должно соответствовать материалу, размеру резьбы и нагрузке.
Неправильная длина винта также является критичной проблемой. Слишком короткий винт не обеспечивает достаточного зацепления, а слишком длинный может упереться во внутренние элементы камеры или создать неполный контакт опорных поверхностей. Поэтому перед установкой необходимо проверять глубину резьбового отверстия и длину крепёжного элемента.
Методы оценки качества соединения
Оценка качества резьбового соединения включает визуальную, механическую и функциональную проверку. Визуально контролируют отсутствие перекоса, зазоров, повреждений резьбы, заусенцев и следов деформации. Механическая проверка включает оценку жёсткости соединения, отсутствие люфта и устойчивость к умеренным нагрузкам.
Функциональная проверка проводится в условиях, близких к реальной съёмке. Камера устанавливается в рабочее положение, подключаются кабели, осветители и дополнительная оптика, после чего выполняется тестовая запись. Если наблюдается дрожание изображения, изменение положения кадра или нестабильность фокусировки, необходимо проверить крепления и адаптеры.
Для ответственных измерительных систем рекомендуется документировать конфигурацию адаптеров, точки крепления и усилия затяжки. Это повышает повторяемость установки и облегчает диагностику при возникновении проблем.
Практические рекомендации
Для лёгких камер и простых установок допустимо применение стандартных переходников 1/4"–3/8" и резьбовых втулок при условии достаточного качества изготовления. Для тяжёлых высокоскоростных камер и крупной оптики предпочтительно использовать резьбу 3/8", фланцевые переходники или переходные пластины с несколькими точками крепления.
Не следует строить крепёжную схему из большого числа последовательных адаптеров. Если требуется сложное сопряжение, лучше использовать одну жёсткую переходную пластину или индивидуально изготовленный адаптер. Все резьбовые элементы должны иметь достаточную длину зацепления, ровную опорную поверхность и соответствовать нагрузке.
При установке тяжёлой оптики необходимо применять отдельную опору объектива, чтобы разгрузить байонет и корпус камеры. Кабели следует фиксировать отдельно, не допуская передачи усилий на камеру. Перед съёмкой необходимо проверять затяжку соединений, отсутствие люфтов и стабильность положения камеры.
Перспективы развития
Развитие резьбовых адаптеров и переходников для высокоскоростной видеосъёмки связано с повышением точности, модульности и интеграции с промышленными монтажными стандартами. Перспективными являются универсальные переходные пластины с сеткой отверстий, быстросъёмные адаптеры с высокой повторяемостью, фланцевые соединения с центрирующими элементами и адаптеры с интегрированными кабельными разгрузками.
Аддитивные технологии и точная механическая обработка позволяют создавать индивидуальные адаптеры под конкретные камеры, объективы и стенды. При этом для высоконагруженных соединений по-прежнему сохраняется потребность в металлических деталях с высокой жёсткостью и контролируемой геометрией.
