Штативные головки для высокоскоростных видеокамер: конструктивные особенности, эксплуатационные требования и влияние на качество видеорегистрации

Высокоскоростная видеосъемка применяется для регистрации процессов, протекающих с большой скоростью и малой длительностью. К таким процессам относятся динамическое разрушение материалов, движение механизмов, деформация конструкций, каплеобразование, искровые и плазменные явления, биомеханические движения, процессы резания, сварки и ударного взаимодействия. Для получения информативных видеоданных необходимо не только использовать камеру с высокой частотой кадров, короткой экспозицией и достаточной светочувствительностью, но и обеспечить ее надежное механическое крепление.

Штативная головка является промежуточным узлом между опорной системой и видеокамерой. Она обеспечивает ориентацию камеры в пространстве, фиксацию выбранного ракурса, компенсацию массы оборудования и возможность точной настройки оптической оси. В случае высокоскоростной видеосъемки значение штативной головки возрастает, поскольку даже малые угловые смещения камеры могут привести к потере объекта в кадре, нарушению фокусировки, изменению масштаба изображения и снижению точности измерений.

Функциональное назначение штативных головок

Основная функция штативной головки заключается в обеспечении управляемого поворота и наклона камеры относительно одной или нескольких осей. В отличие от простого жесткого крепления, головка позволяет быстро изменять направление съемки, выравнивать горизонт, задавать нужный угол наблюдения и точно совмещать оптическую ось с исследуемой зоной.

В системах высокоскоростной видеорегистрации штативная головка выполняет несколько задач. Она обеспечивает механическую фиксацию камеры и объектива, сохраняет неизменность положения в течение эксперимента, снижает влияние внешних вибраций и упрощает процедуру калибровки. Кроме того, головка должна выдерживать не только массу камеры, но и дополнительные нагрузки, возникающие от объективов, кабелей, защитных кожухов, осветительных элементов и вспомогательных датчиков.

При проведении повторяющихся испытаний важна способность головки сохранять заданное положение после блокировки. Если при затяжке фиксаторов происходит смещение камеры, оператору приходится повторно корректировать кадрирование, что увеличивает время подготовки и снижает воспроизводимость эксперимента.

Типы штативных головок

Штативные головки, применяемые с высокоскоростными видеокамерами, могут различаться по конструкции, числу степеней свободы, способу фиксации и назначению. Наиболее распространены шаровые, панорамные, трехосевые, жидкостные, редукторные и моторизованные головки.

Шаровые головки отличаются компактностью и высокой скоростью настройки. Камера закрепляется на шарнирном узле, который позволяет изменять ориентацию сразу в нескольких направлениях. После выбора ракурса шар фиксируется зажимным механизмом. Такие головки удобны для оперативной установки камеры, однако при работе с тяжелыми высокоскоростными камерами и длиннофокусными объективами они могут уступать редукторным и трехосевым системам по точности тонкой настройки.

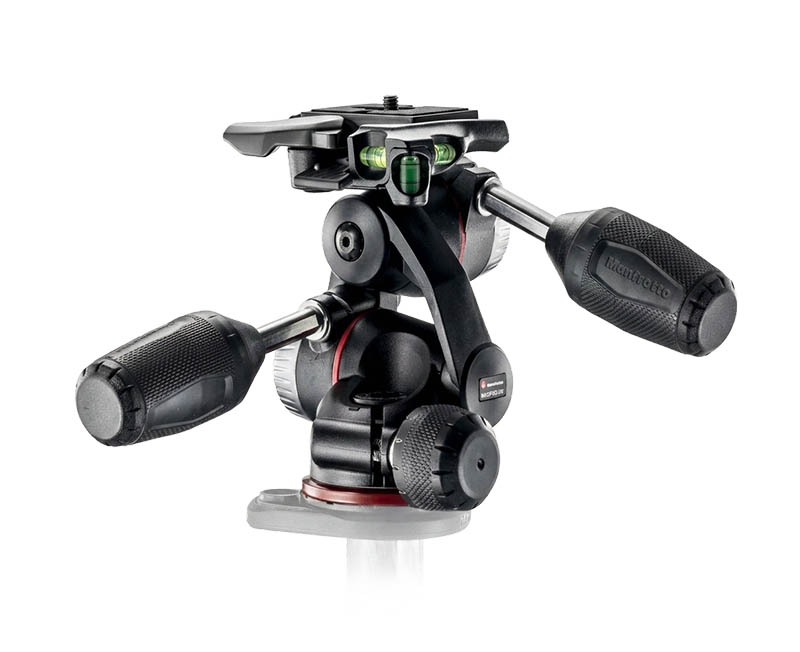

Трехосевые головки обеспечивают независимую регулировку поворота, наклона и бокового крена. Их преимуществом является предсказуемость настройки, поскольку каждая ось управляется отдельно. Это особенно важно при калибровке изображения, выравнивании камеры относительно измерительной мишени или построении стереоскопических систем видеорегистрации.

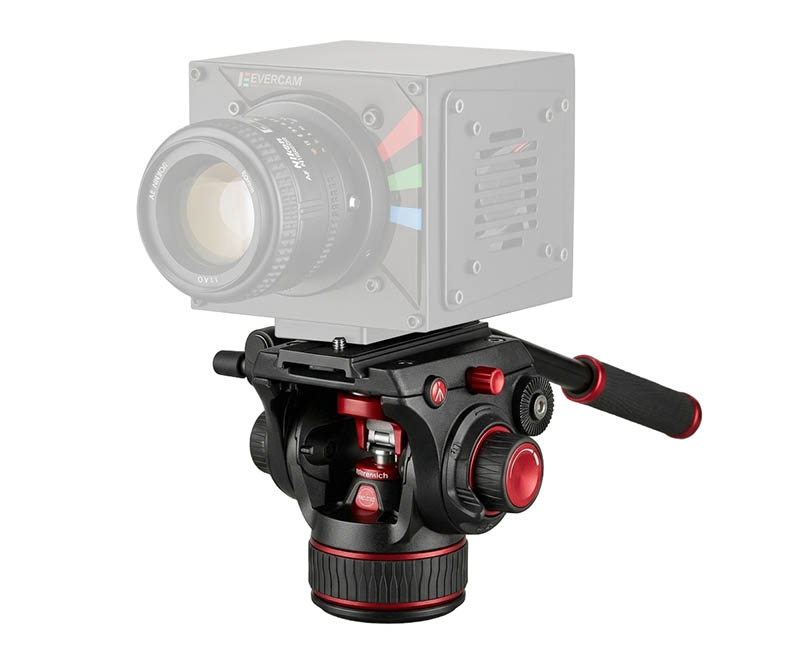

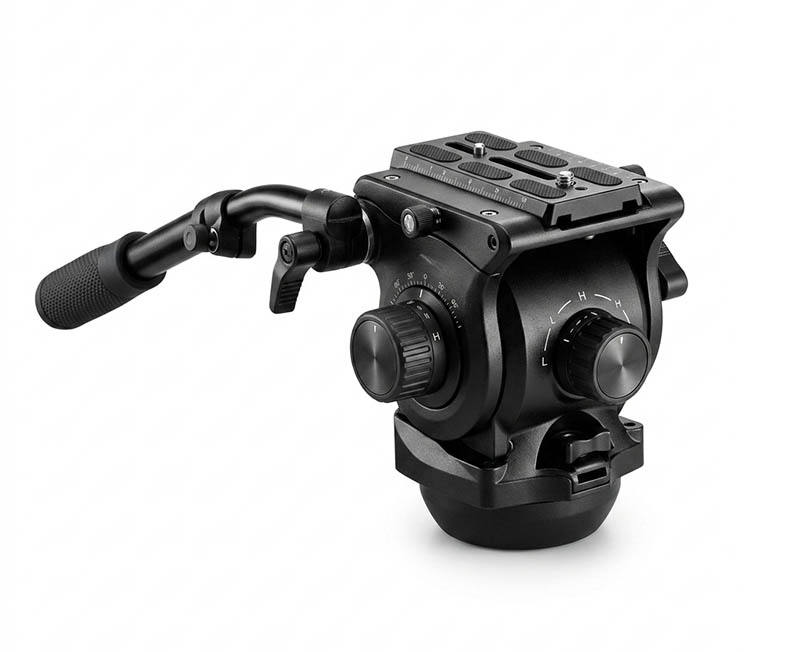

Жидкостные головки широко применяются в видеосъемке благодаря плавности движения. В высокоскоростных задачах они полезны в случаях, когда требуется сопровождение движущегося объекта или плавное изменение направления наблюдения. Однако при регистрации строго измерительных процессов основное значение имеет не плавность проводки, а жесткость фиксации после установки.

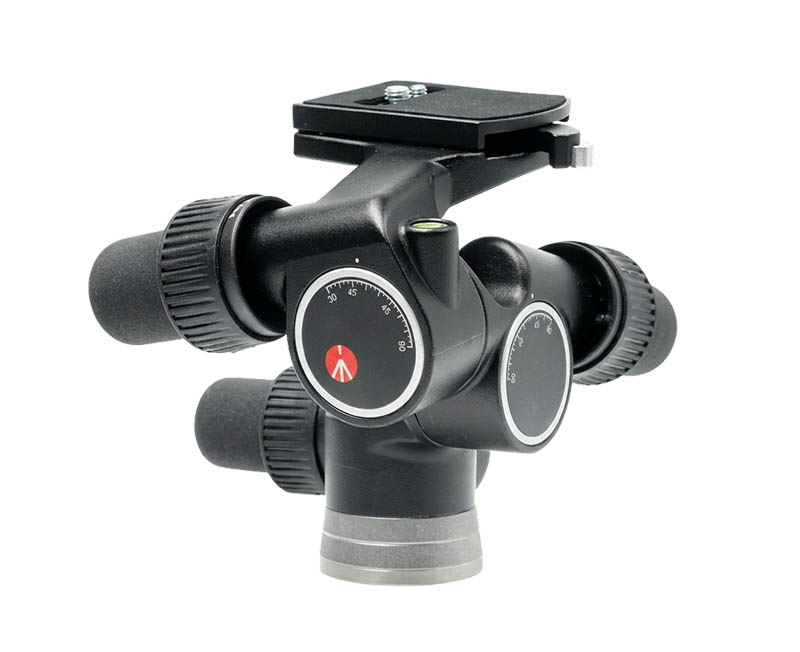

Редукторные головки позволяют выполнять прецизионное угловое позиционирование с помощью червячных или зубчатых механизмов. Они особенно востребованы в лабораторных установках, где необходимо точно направить камеру на малую область наблюдения. Такие головки обеспечивают высокую повторяемость углового положения и удобны при работе с оптикой большого увеличения.

Моторизованные головки применяются в автоматизированных системах. Они позволяют дистанционно изменять направление камеры, программировать угловые перемещения и синхронизировать ориентацию камеры с экспериментальным процессом. Их использование целесообразно в опасных, труднодоступных или закрытых зонах, а также в установках, где необходимо быстро переключаться между несколькими ракурсами.

Требования к грузоподъемности

Высокоскоростные видеокамеры могут иметь значительную массу, особенно при использовании светосильной оптики, макрообъективов, телецентрических объективов, защитных корпусов, систем охлаждения и интерфейсных кабелей. Поэтому грузоподъемность штативной головки должна выбираться с запасом.

Недостаточная грузоподъемность приводит к снижению жесткости, самопроизвольному наклону камеры, перегрузке фиксаторов и ускоренному износу механических узлов. Практически целесообразно учитывать не только массу камеры, но и распределение нагрузки. Если тяжелый объектив вынесен вперед, центр масс смещается относительно монтажной площадки, что создает дополнительный момент. В таком случае головка должна обладать повышенным сопротивлением наклону, а монтажная площадка — достаточной длиной для балансировки оборудования.

Для лабораторных высокоскоростных камер рекомендуется выбирать головку, номинальная грузоподъемность которой превышает фактическую массу установленного оборудования. Запас по нагрузке повышает стабильность системы и уменьшает риск микросмещений при вибрациях или касании кабелей.

Жесткость и виброустойчивость

Жесткость штативной головки является одним из ключевых параметров при высокоскоростной видеосъемке. Камера должна сохранять неизменное положение относительно объекта в течение всего времени регистрации. В условиях импульсных нагрузок, работы приводов, ударных стендов и интенсивного освещения могут возникать вибрации, передающиеся через основание, штатив или кабельные линии.

Даже небольшие угловые колебания камеры способны вызвать заметное смещение изображения на сенсоре. Особенно сильно этот эффект проявляется при съемке с большим фокусным расстоянием или при регистрации малых объектов. В результате изображение может терять стабильность, а последующая обработка кадров становится менее надежной.

Для повышения виброустойчивости применяются массивные корпуса головок, прецизионные подшипниковые узлы, жесткие зажимы, демпфирующие элементы и антивибрационные основания. Важную роль играет отсутствие люфтов в осях вращения. Даже если люфт не заметен при ручной настройке, он может проявиться при динамическом воздействии и привести к нестабильности кадра.

Точность углового позиционирования

Точность углового позиционирования определяет способность головки задавать и сохранять требуемое направление оптической оси. В измерительной видеосъемке это особенно важно, поскольку геометрия кадра часто используется для расчета координат, скоростей, ускорений, деформаций и траекторий.

При работе с калибровочными мишенями камера должна быть ориентирована таким образом, чтобы минимизировать перспективные искажения или, наоборот, обеспечить строго заданный угол наблюдения. Если головка не позволяет выполнять тонкую регулировку, настройка становится трудоемкой и менее воспроизводимой.

Редукторные и микрометрические механизмы обеспечивают более точное позиционирование по сравнению с простыми фрикционными зажимами. Наличие угловых шкал, лимбов, цифровых энкодеров или программного управления дополнительно повышает воспроизводимость установки. В сложных экспериментах желательно документировать углы ориентации камеры, чтобы обеспечить сопоставимость результатов разных серий измерений.

Фиксация положения и проблема смещения при затяжке

Одна из распространенных проблем штативных головок — смещение камеры в момент фиксации. При затягивании зажима изменяется распределение сил в механизме, что может привести к небольшому повороту или наклону головки. Для обычной съемки такое смещение может быть несущественным, но при высокоскоростной регистрации малых объектов оно способно нарушить кадрирование и фокусировку.

Качественные головки должны обеспечивать фиксацию без заметного ухода положения. Этого достигают за счет точной обработки контактных поверхностей, симметричных зажимных механизмов, редукторных передач и предварительной балансировки камеры. При работе с тяжелым оборудованием рекомендуется сначала выровнять центр масс, затем выполнить грубую настройку и только после этого переходить к тонкой угловой коррекции.

Влияние штативной головки на оптическую схему

Штативная головка влияет не только на механическую устойчивость, но и на стабильность оптической схемы. При высокоскоростной съемке часто используются объективы с малой глубиной резкости, поскольку для компенсации короткой экспозиции требуется высокая светосила. В таких условиях даже незначительное изменение угла или расстояния до объекта может привести к ухудшению резкости.

Если камера используется совместно с макрооптикой или телецентрическим объективом, требования к точности ориентации возрастают. Телецентрическая оптика особенно чувствительна к несоосности и требует аккуратного позиционирования относительно объекта. Штативная головка должна обеспечивать стабильное положение без наклона под действием массы объектива.

В стереоскопических системах, где две или более камеры снимают один объект с разных ракурсов, стабильность головок определяет точность пространственной реконструкции. Малые изменения ориентации одной камеры могут нарушить калибровку всей системы.

Совместимость с монтажными интерфейсами

Штативные головки должны быть совместимы с крепежными стандартами камер, штативов и дополнительных платформ. Наиболее распространены резьбовые соединения, быстросъемные площадки, направляющие типа dovetail и специализированные монтажные пластины.

Для высокоскоростных камер предпочтительны жесткие соединения с большой площадью контакта. Небольшие быстросъемные площадки, рассчитанные на легкие фотокамеры, могут оказаться недостаточно устойчивыми при работе с массивным оборудованием. Удлиненные площадки позволяют лучше распределить нагрузку и отрегулировать баланс.

При выборе головки следует учитывать не только крепление камеры, но и возможность установки дополнительных элементов: лазерных указателей, осветителей, датчиков, зеркал, защитных экранов и кабельных фиксаторов. Чем сложнее экспериментальная установка, тем выше требования к модульности крепежной системы.

Эксплуатационные условия

Штативные головки для высокоскоростных камер могут использоваться в широком диапазоне условий. В лабораториях основными факторами являются точность настройки и стабильность. В промышленных условиях добавляются вибрации, пыль, перепады температуры, электромагнитные помехи и ограниченное пространство. В полевых испытаниях важны устойчивость к влаге, механическая прочность и простота обслуживания.

Температурные изменения могут влиять на размеры деталей, вязкость демпфирующих жидкостей и усилие фиксации. Поэтому для ответственных измерений целесообразно проводить настройку после температурной стабилизации оборудования. В загрязненной среде необходимо защищать подвижные узлы от пыли и абразивных частиц, поскольку они способны ухудшить плавность хода и увеличить износ.

Методы оценки качества штативной головки

Качество штативной головки можно оценивать по нескольким параметрам: грузоподъемности, жесткости, люфту, плавности регулировки, повторяемости положения и устойчивости после фиксации. Для измерительных задач важна не только субъективная удобность управления, но и количественная проверка стабильности.

Один из методов оценки заключается в съемке калибровочной мишени до и после фиксации головки. Если положение контрольных точек на изображении изменяется, можно определить величину углового смещения. Другой метод основан на регистрации реакции камеры на слабое механическое воздействие. Высокоскоростная съемка неподвижной мишени позволяет выявить амплитуду и частоту собственных колебаний системы.

Также можно измерять прогиб под нагрузкой, прикладывая известный момент к площадке камеры. Полученные данные позволяют сравнивать разные модели головок и выбирать оптимальное решение для конкретной массы оборудования и фокусного расстояния объектива.

Рекомендации по выбору

При выборе штативной головки для высокоскоростной видеокамеры необходимо учитывать массу всей съемочной системы, тип объектива, условия эксперимента, требуемую точность позиционирования и необходимость автоматизации. Для тяжелых камер и длиннофокусной оптики предпочтительны головки с большим запасом грузоподъемности и высокой жесткостью. Для лабораторных измерений целесообразны редукторные или трехосевые головки с точной регулировкой. Для сопровождения движущихся объектов могут использоваться жидкостные или моторизованные головки.

Особое внимание следует уделять устойчивости фиксации, отсутствию люфтов и качеству монтажной площадки. Если камера применяется в составе измерительного комплекса, желательно использовать головки с возможностью документирования углового положения или интеграции с координатными системами.

Перспективы развития

Развитие штативных головок для высокоскоростных видеокамер связано с повышением точности, автоматизацией и интеграцией с цифровыми системами управления. Перспективными направлениями являются использование моторизованных приводов с обратной связью, встроенных угловых датчиков, активных систем виброкомпенсации и легких высокожестких материалов.

Также возрастает роль модульных решений, позволяющих быстро адаптировать головку под различные камеры, объективы и экспериментальные схемы. В дальнейшем можно ожидать более широкого применения интеллектуальных систем позиционирования, способных автоматически совмещать камеру с объектом, сохранять профили настроек и компенсировать механические отклонения в реальном времени.⁠
