Штативные рельсовые системы для высокоскоростных видеокамер: конструкция, метрологические характеристики и области применения
Высокоскоростные видеокамеры широко применяются для регистрации процессов, протекающих за миллисекунды, микросекунды и даже наносекунды. К таким процессам относятся разрушение материалов, движение быстроходных механизмов, распространение ударных волн, каплеобразование, искровые разряды, динамика биологических объектов и работа промышленных агрегатов. Для получения достоверных видеоданных недостаточно использовать только камеру с высокой частотой кадров. Не менее важным элементом является система ее механического крепления и позиционирования.

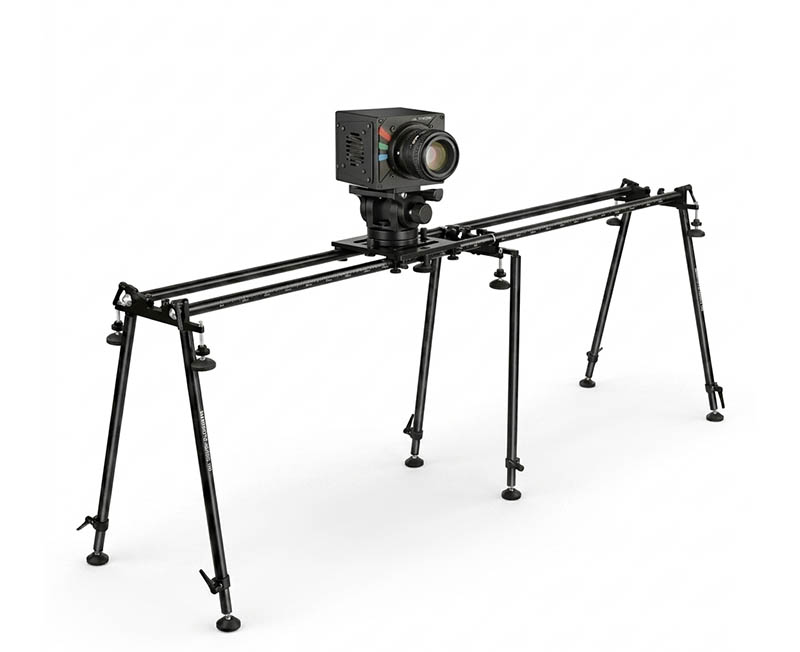

Штативные рельсовые системы представляют собой специализированные механические платформы, позволяющие перемещать видеокамеру вдоль одной или нескольких осей с высокой точностью и повторяемостью. В отличие от обычных штативов, такие системы обеспечивают контролируемое линейное перемещение, устойчивость к вибрациям, возможность точной настройки расстояния до объекта и сохранение заданной геометрии съемки на протяжении эксперимента.
Конструктивные особенности рельсовых систем
Основу штативной рельсовой системы составляет направляющая, по которой перемещается каретка с установленной видеокамерой. Направляющая может быть выполнена из алюминиевого профиля, стали, композитных материалов или комбинированных конструкций. Выбор материала определяется требованиями к массе, жесткости, устойчивости к температурным изменениям и точности перемещения.
Каретка обычно оснащается подшипниковыми узлами, роликовыми опорами или линейными направляющими скольжения. Для высокоскоростной видеосъемки предпочтительны решения с минимальным люфтом, поскольку даже малые смещения камеры могут привести к изменению масштаба изображения, потере фокусировки или снижению точности последующего анализа траекторий.
Камера устанавливается на штативную площадку, которая может иметь регулировку по высоте, углу наклона, повороту и поперечному смещению. В ряде случаев используются микрометрические винты, прецизионные салазки или моторизованные приводы. Это позволяет точно совмещать оптическую ось камеры с исследуемой областью.
Требования к жесткости и виброустойчивости
Высокоскоростные видеокамеры часто применяются в условиях значительных механических воздействий: ударов, вибраций, работы электромеханических приводов или импульсных источников энергии. Поэтому рельсовая система должна обладать достаточной жесткостью и демпфирующей способностью.
Недостаточная жесткость конструкции приводит к паразитным колебаниям, которые особенно заметны при использовании длиннофокусной оптики. Даже если экспозиция каждого кадра очень мала, микросмещения камеры могут вызывать нестабильность изображения, затруднять цифровую обработку и снижать точность измерений. Для уменьшения таких эффектов применяются массивные основания, антивибрационные опоры, демпфирующие прокладки и усиленные профили направляющих.
Особое значение имеет собственная частота колебаний системы. Она должна быть существенно выше или ниже частот возбуждающих воздействий, характерных для экспериментальной установки. При совпадении частот возможно возникновение резонанса, что резко ухудшает качество видеорегистрации.
Позиционирование и повторяемость
Одним из ключевых параметров рельсовой системы является точность позиционирования камеры. В научных экспериментах часто требуется многократно воспроизводить одну и ту же схему съемки, сравнивать результаты разных серий испытаний или проводить калибровку изображения относительно измерительной шкалы.
Повторяемость положения определяется качеством направляющих, типом фиксаторов, наличием люфтов и точностью шкал отсчета. В простейших системах перемещение выполняется вручную, а положение фиксируется зажимами. В более сложных вариантах используются винтовые передачи, зубчатые рейки, шаговые двигатели или сервоприводы.
Для метрологических задач целесообразно применять цифровые линейки, энкодеры или лазерные датчики положения. Это позволяет регистрировать координату камеры и связывать ее с параметрами эксперимента. При автоматизированной съемке рельсовая система может быть интегрирована с программным обеспечением камеры, системой освещения и внешними триггерами.
Влияние рельсовой системы на качество видеоданных
Качество высокоскоростной видеорегистрации определяется не только характеристиками сенсора, частотой кадров и освещенностью, но и стабильностью положения камеры. Рельсовая система влияет на несколько важных параметров: резкость изображения, постоянство масштаба, геометрическую стабильность кадра и точность пространственных измерений.
При анализе быстропротекающих процессов часто используются методы цифровой корреляции изображений, трекинга частиц, измерения деформаций и реконструкции траекторий. Все эти методы чувствительны к смещению камеры относительно объекта. Если камера перемещается неконтролируемо, программная обработка может интерпретировать колебания установки как движение объекта.
Кроме того, рельсовая система обеспечивает удобство настройки оптической схемы. При съемке с малой глубиной резкости точное изменение расстояния между камерой и объектом позволяет добиться оптимальной фокусировки без нарушения общей компоновки эксперимента.
Типы рельсовых систем
Штативные рельсовые системы можно классифицировать по числу степеней свободы, способу перемещения, типу привода и назначению.
Одноосевые системы применяются для линейного перемещения камеры вдоль заданного направления. Они подходят для настройки расстояния до объекта, съемки протяженных зон или создания последовательных кадров с различной перспективой.
Двухосевые системы позволяют изменять положение камеры в горизонтальной плоскости. Такие решения удобны при работе с крупными экспериментальными стендами, когда необходимо быстро переходить между несколькими зонами наблюдения.
Многоосевые системы включают вертикальные стойки, поворотные узлы, угловые платформы и моторизованные приводы. Они обеспечивают наиболее гибкую настройку, но требуют более сложной калибровки и повышенной механической жесткости.

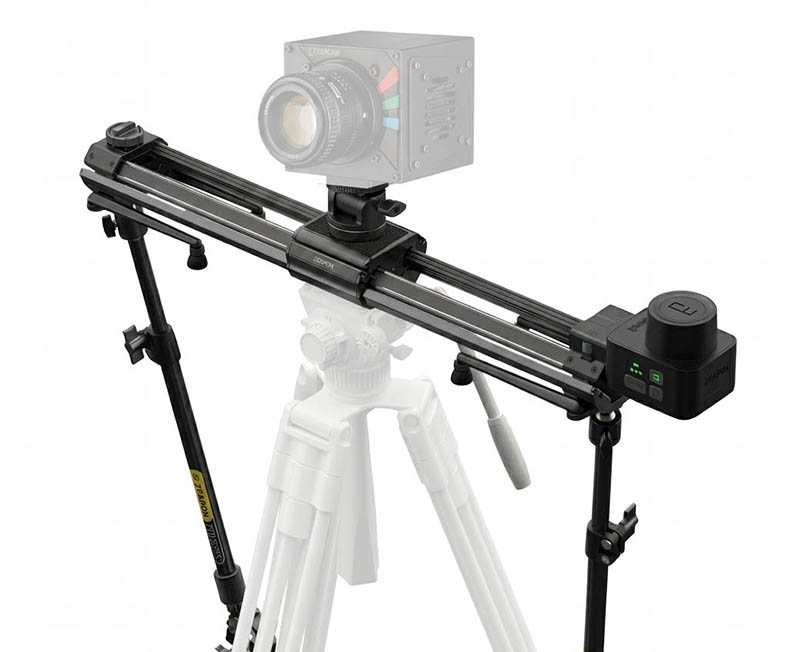

Ручные системы отличаются простотой, надежностью и относительно низкой стоимостью. Моторизованные системы применяются там, где требуется дистанционное управление, программируемое перемещение или синхронизация движения камеры с экспериментом.
Особенности установки высокоскоростных видеокамер
Высокоскоростные камеры нередко имеют значительную массу, особенно при использовании мощных объективов, защитных кожухов, систем охлаждения и кабельных интерфейсов. Поэтому крепежная площадка должна выдерживать статическую и динамическую нагрузку без деформаций.
Важным фактором является центр масс камеры с объективом. Если он смещен относительно точки крепления, возникают дополнительные моменты, способные вызвать наклон площадки или постепенное ослабление фиксации. Для компенсации применяются удлиненные монтажные пластины, дополнительные опоры и балансировочные элементы.
Также необходимо учитывать прокладку кабелей питания, передачи данных и синхронизации. Жесткие или натянутые кабели могут передавать вибрации на камеру и создавать паразитные усилия. Оптимальным решением является фиксация кабелей на подвижной каретке с запасом длины и использованием гибких кабельных цепей.
Синхронизация с экспериментальным оборудованием
В высокоскоростной съемке часто используется внешняя синхронизация. Камера может запускаться по сигналу от датчика, лазерного барьера, ударного контакта, генератора импульсов или управляющей системы стенда. Рельсовая система в таких условиях должна обеспечивать стабильное положение камеры до, во время и после запуска съемки.
В автоматизированных комплексах возможно совместное управление положением камеры, параметрами освещения и моментом регистрации. Например, каретка может перемещаться в заранее заданную точку, после чего система выполняет фокусировку, включает импульсный источник света и запускает видеозапись. Такой подход повышает воспроизводимость эксперимента и снижает влияние человеческого фактора.
Применение в научных и промышленных исследованиях
Штативные рельсовые системы применяются в различных областях. В материаловедении они используются для регистрации разрушения образцов, распространения трещин, деформаций и поведения материалов при ударном нагружении. В биомеханике такие системы позволяют точно позиционировать камеру относительно исследуемого объекта и получать данные о движении суставов, мышц или биологических структур.
В промышленной диагностике рельсовые платформы применяются для анализа работы механизмов, контроля вибраций, исследования процессов резания, сварки, штамповки и упаковки. В аэродинамических и гидродинамических экспериментах они позволяют перемещать камеру вдоль модели или канала, сохраняя заданную ориентацию оптической оси.
В образовательных и лабораторных условиях такие системы полезны для демонстрации физических явлений, поскольку обеспечивают повторяемость съемки и удобство настройки оборудования.
Методы оценки характеристик системы
Для оценки качества рельсовой системы применяются механические и оптические методы контроля. Механические испытания включают измерение люфта, прогиба направляющей под нагрузкой, плавности хода каретки и усилия перемещения. Оптические методы позволяют оценить стабильность изображения при статическом и динамическом воздействии.
Один из практических способов проверки заключается в съемке калибровочной мишени при разных положениях каретки. Анализируя смещение контрольных точек на изображении, можно определить повторяемость позиционирования и наличие угловых отклонений. При использовании высокоскоростной камеры также возможно регистрировать собственные колебания системы после механического импульса.
Перспективы развития
Развитие штативных рельсовых систем связано с повышением точности позиционирования, внедрением интеллектуального управления и интеграцией с цифровыми измерительными комплексами. Перспективными направлениями являются применение легких композитных материалов, активных систем подавления вибраций, автоматической калибровки положения камеры и программируемых траекторий перемещения.
Также возрастает значение модульности. Современные исследовательские лаборатории нуждаются в системах, которые можно быстро адаптировать под разные камеры, объективы, источники света и экспериментальные стенды. Унифицированные монтажные интерфейсы и цифровое управление делают такие комплексы более универсальными и удобными для междисциплинарных исследований.
