Высокоскоростные видеокамеры Evercam в испытаниях материалов

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» применяются в задачах испытания материалов там, где необходимо зафиксировать быстрые и кратковременные процессы деформации, разрушения, соударения, распространения трещин, отскока, отрыва, сдвига и других динамических явлений. В отличие от обычных систем видеонаблюдения, высокоскоростная съемка позволяет получать серию кадров с очень малой выдержкой и высокой частотой, что делает возможным детальный анализ поведения материала в моменты, недоступные для визуального наблюдения невооруженным глазом.

В испытательной практике такие камеры используются как инструмент измерения, регистрации и последующего анализа. Их основная задача состоит не просто в записи события, а в предоставлении достоверного временного и пространственного материала для оценки механических свойств образцов, проверки расчетных моделей и подтверждения результатов лабораторных испытаний.

Назначение в испытаниях материалов

Испытания материалов часто сопровождаются процессами, которые развиваются за доли миллисекунды. Это может быть ударное нагружение, разрыв при растяжении, быстрое смятие, пробитие, динамический изгиб или разрушение композитной структуры. Обычная камера фиксирует лишь итоговое состояние, тогда как высокоскоростная камера Evercam позволяет увидеть весь процесс по кадрам, определить последовательность событий и измерить критические параметры.

При испытаниях металлов, полимеров, композитов, керамики, строительных и защитных материалов высокоскоростная съемка помогает ответить на вопросы, связанные с началом пластической деформации, возникновением локальных зон разрушения, развитием трещин и скоростью их распространения. Это особенно важно, когда требуется понять, как материал ведет себя в условиях, приближенных к реальной эксплуатации.

Принцип применения

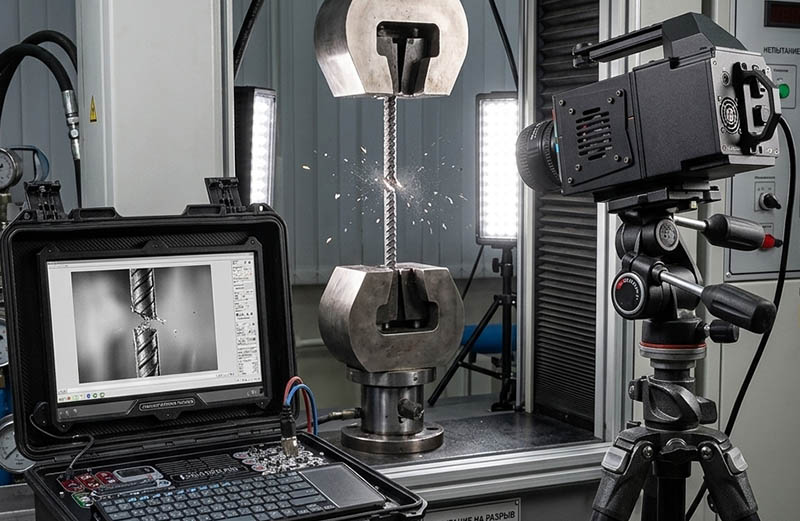

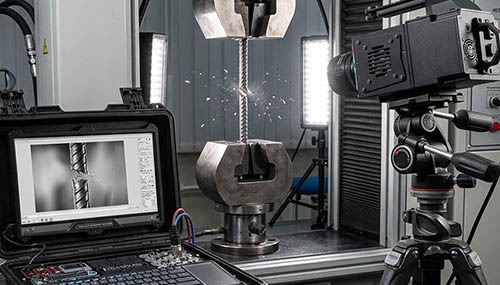

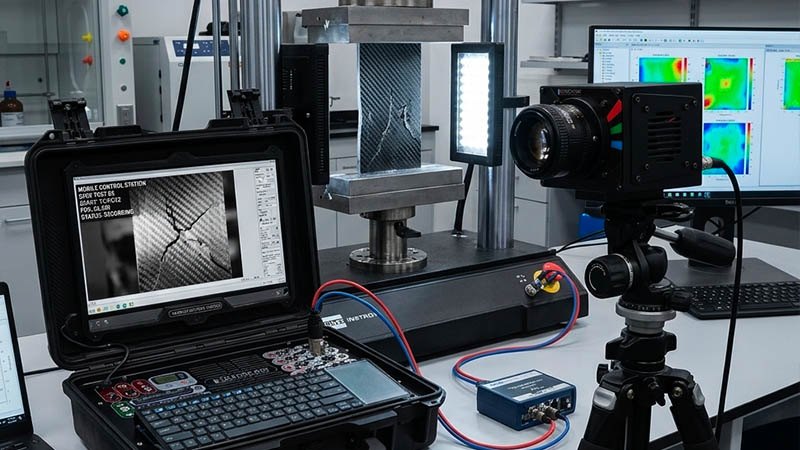

В лабораторной среде камера Evercam обычно интегрируется в испытательный стенд, на котором установлен образец и механизм нагружения. В зависимости от типа эксперимента камера может располагаться сбоку, сверху или в другой геометрии, обеспечивающей наилучший обзор зоны интереса. Съемка осуществляется синхронно с запуском испытательной машины, ударного устройства, разрывной установки или другого источника воздействия.

Для получения корректных данных важны правильная настройка частоты кадров, выдержки, экспозиции, фокусировки и освещения. В высокоскоростной съемке освещение играет критическую роль, поскольку при увеличении частоты кадров сокращается время накопления света на матрице. Поэтому в испытательных лабораториях обычно используют мощные источники непрерывного света или импульсное освещение, позволяющее четко визуализировать границы образца, маркировку, трещины и перемещения реперных точек.

Задачи, решаемые с помощью Evercam

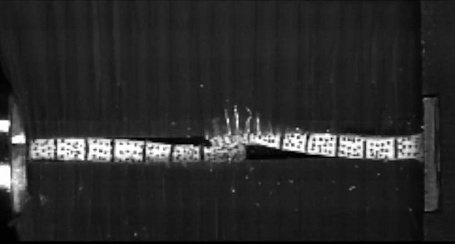

Высокоскоростные камеры Evercam применяются для решения широкого круга инженерных и исследовательских задач. Наиболее распространены наблюдение за динамическим разрушением образцов, анализ фронта трещины, регистрация отскока и упругопластической реакции, измерение скорости перемещения элементов конструкции, оценка характера локализации деформации, а также контроль корректности работы испытательного оборудования.

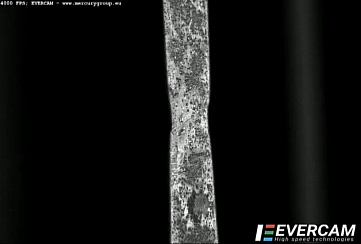

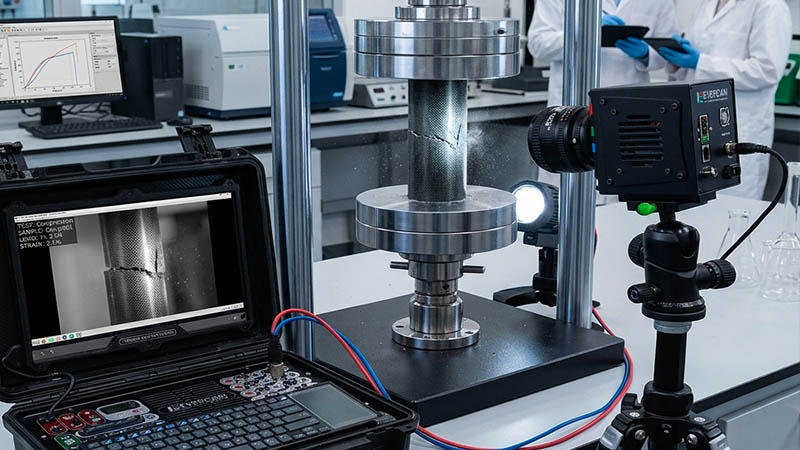

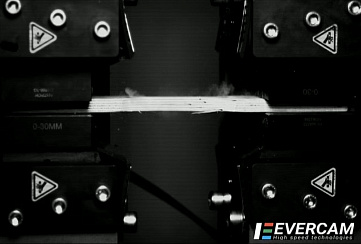

В случае испытаний на растяжение камера позволяет зафиксировать момент начала шейки, развитие локального сужения и последующий разрыв. При испытаниях на удар или падение груза можно проследить контактные взаимодействия, прогиб, образование трещин и характер разрушения. Для композитов особенно важно определить механизм расслоения, выкрашивания, межслоевого сдвига и последовательность отказа отдельных компонентов материала.

Преимущества для материаловедческих исследований

Одним из ключевых преимуществ высокоскоростной камеры Evercam является возможность получать объективные визуальные данные о процессе, который в противном случае остается скрытым. Это повышает качество интерпретации результатов и уменьшает вероятность ошибочных выводов, основанных только на косвенных измерениях.

Второе важное преимущество заключается в возможности совмещения видеозаписи с другими измерительными системами. Камера может работать совместно с датчиками силы, перемещения, тензометрическими датчиками, системами цифровой корреляции изображений, осциллографами и триггерными устройствами. В результате исследователь получает не только кривую нагрузки, но и видеоподтверждение происходящих событий, что особенно ценно при сложных или нестандартных испытаниях.

Третьим преимуществом является повышение воспроизводимости и документирования эксперимента. Видеозапись позволяет повторно анализировать событие, сравнивать результаты разных серий испытаний, обучать персонал и подтверждать корректность методики.

Особенности использования в лаборатории

Эффективность применения Evercam в значительной степени зависит от правильной организации испытательного процесса. Необходимо заранее определить область наблюдения, масштаб, требуемую частоту съемки и временной интервал регистрации. При этом важно учитывать не только скорость процесса, но и размер зоны интереса, так как увеличение частоты кадров обычно связано с уменьшением разрешения или времени записи в буфер.

Перед испытанием выполняется калибровка поля зрения, установка шкалы и маркировочных элементов, проверка синхронизации с испытательной машиной и тестовый прогон освещения. Для последующего анализа желательно использовать контрастный фон и минимизировать паразитные блики, особенно при съемке металлических или полированных поверхностей. Если требуется количественная обработка данных, на образец наносятся реперные метки, по которым затем рассчитываются перемещения, деформации и скорости.

Применение в промышленности и НИОКР

Камеры Evercam востребованы не только в научных лабораториях, но и в промышленных центрах испытаний, конструкторских бюро, на предприятиях, разрабатывающих новые материалы, клеевые соединения, защитные покрытия и изделия ответственного назначения. В рамках НИОКР высокоскоростная съемка помогает ускорить доводку материала или конструкции, выявить слабые места на ранней стадии и сократить количество дорогостоящих физических прототипов.

При сертификационных испытаниях видеорегистрация часто служит дополнительным подтверждением корректности испытания и позволяет документировать поведение образца в момент отказа. Это особенно полезно при сравнении материалов разных партий, при исследовании влияния технологии изготовления или при проверке соответствия заявленным характеристикам.

Вклад в цифровой анализ испытаний

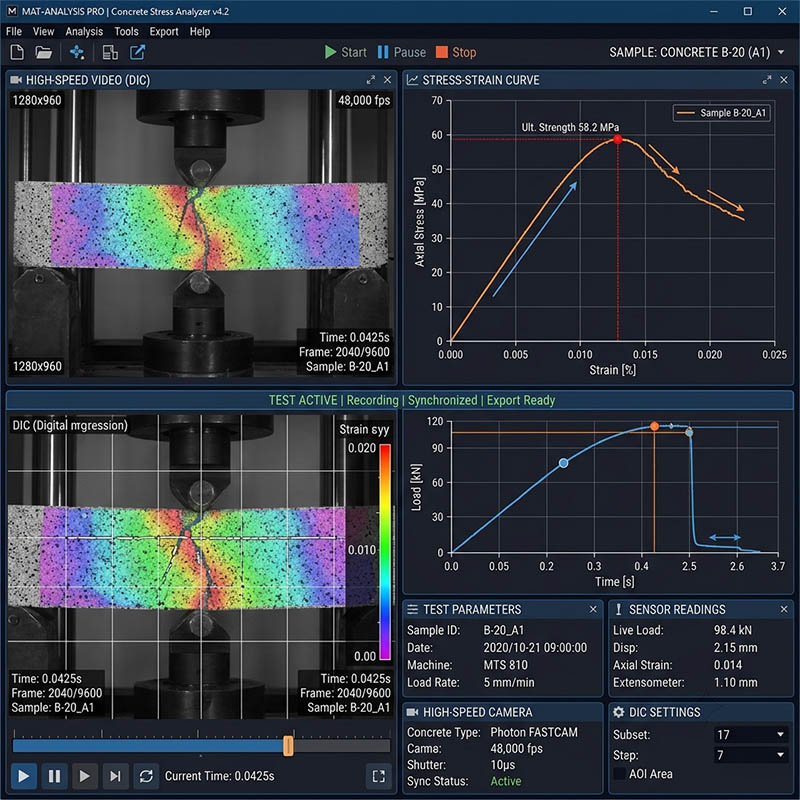

Современные высокоскоростные системы используются не только как камеры, но и как источник данных для цифровой обработки. Кадры, полученные с Evercam, могут быть использованы для построения графиков перемещения, анализа формы деформации, расчета скорости разрушения и сопоставления с результатами численного моделирования. Это особенно важно для верификации моделей конечных элементов и для настройки расчетных параметров материалов.

Таким образом, высокоскоростные видеокамеры Evercam являются важным инструментом современной лаборатории испытаний материалов. Они позволяют наблюдать быстро протекающие процессы с высокой детализацией, повышают достоверность результатов, расширяют возможности анализа и помогают инженерам и исследователям глубже понимать механизмы поведения материалов при динамическом нагружении.
