Применение высокоскоростных видеокамер Evercam в краш-тестах

Высокоскоростные видеокамеры давно стали неотъемлемой частью испытаний на ударную прочность, пассивную безопасность и анализ деформируемых процессов. В краш-тестах ключевая задача регистрации состоит не просто в том, чтобы «увидеть» столкновение, а в том, чтобы зафиксировать его с достаточной временной и пространственной детализацией для последующего инженерного анализа. Именно поэтому такие системы, как высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика», применяются как специализированный инструмент, позволяющий исследовать крайне быстрые и кратковременные события, недоступные для обычной видеотехники.

Роль высокоскоростной съемки в краш-тестах

Краш-тест представляет собой эксперимент, в ходе которого объект подвергается ударному воздействию, а специалисты оценивают динамику разрушения, перемещения элементов конструкции, работу удерживающих систем, поведение манекенов, раскрытие подушек безопасности, деформацию кузова и множество других параметров. Вся эта картина развивается за доли секунды. Например, основные фазы удара и последующей деформации могут занимать десятки миллисекунд, а отдельные локальные процессы, такие как срабатывание пиротехнических узлов, начало смятия зон программируемой деформации или движение элементов салона, происходят еще быстрее.

Обычная камера с частотой 25–60 кадров в секунду в таком случае фиксирует лишь размытые контуры и не позволяет анализировать последовательность событий. Высокоскоростная камера решает эту проблему за счет кратного увеличения частоты кадров при очень малой выдержке. Это позволяет разложить процесс удара на множество дискретных состояний и далее изучать их покадрово.

Задачи, которые решает камера Evercam

В составе краш-испытательного стенда высокоскоростные камеры Evercam используются прежде всего для точной визуальной регистрации динамики столкновения. Их применяют для наблюдения за фронтальной и боковой деформацией автомобиля, оценкой поведения рулевой колонки, ремней безопасности, подушек и других элементов пассивной безопасности. Камера также помогает анализировать траекторию движения тел внутри салона, фиксировать отрыв деталей, деформацию креплений и момент начала разрушения несущих элементов.

Кроме собственно визуального контроля, съемка высокой частоты используется для синхронизации с другими измерительными каналами. Данные акселерометров, тензодатчиков, датчиков давления, систем телеметрии и высокоскоростной съемки объединяются в одну временную шкалу. Это особенно важно, поскольку инженерная интерпретация краш-теста основывается не только на изображении, но и на сопоставлении визуальных и численных параметров.

Требования к камере для краш-испытаний

К оборудованию для краш-тестов предъявляются жесткие требования. Во-первых, необходима высокая частота кадров, достаточная для анализа быстротекущих процессов без потери временного разрешения. Во-вторых, важна короткая выдержка, чтобы исключить смазывание изображения при высокой скорости движения объекта. В-третьих, камера должна обеспечивать стабильную работу в условиях сильной вибрации, ударных перегрузок и возможных акустических импульсов. Кроме того, существенное значение имеют точность внешнего триггера, надежная синхронизация с измерительными системами и возможность автономной записи в защищенное хранилище.

Для испытательной лаборатории важны также удобство настройки, предсказуемость работы и повторяемость результатов. Если камера используется в серийных испытаниях, критично, чтобы параметры экспозиции, чувствительности и кадровой частоты воспроизводились без заметных отклонений от теста к тесту.

Принцип работы высокоскоростной камеры в испытательном комплексе

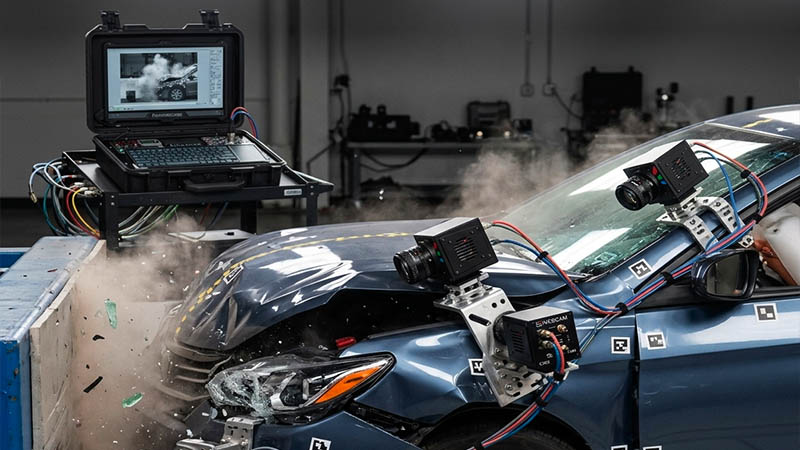

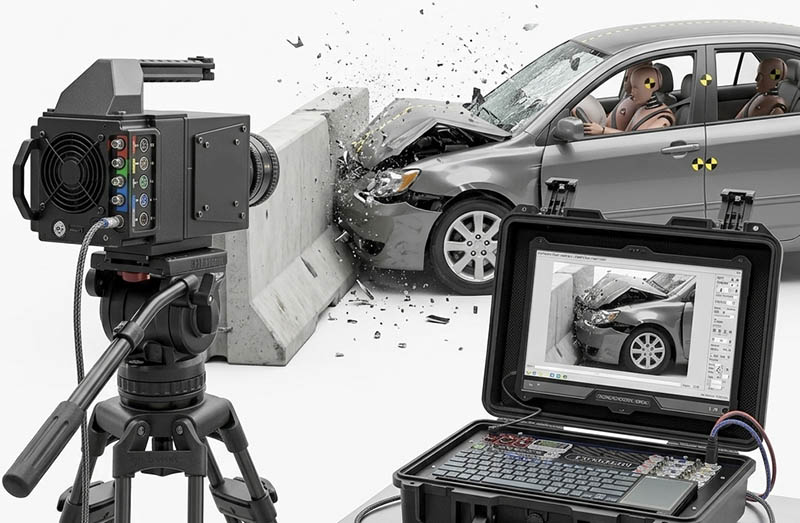

В типичном краш-тесте камера Evercam размещается на безопасном удалении от зоны удара и ориентируется так, чтобы в поле зрения попадали ключевые контрольные зоны объекта. Перед испытанием выполняется фокусировка, установка экспозиции, выбор частоты кадров, настройка чувствительности и, при необходимости, подстройка оптики. Важную роль играет освещение: для высокоскоростной съемки требуется мощный, равномерный и стабильный световой поток, поскольку сокращенная выдержка резко уменьшает количество света, попадающего на матрицу.

Запуск записи осуществляется по триггерному сигналу. Это может быть импульс от системы запуска испытания, датчика положения тележки, контактного датчика или внешнего синхросигнала. В ряде случаев камера начинает буферизовать изображение до фактического события, а затем сохраняет как предсобытийный, так и послесобытийный интервал. Такой подход особенно полезен, если нужно анализировать начальные миллисекунды удара, которые являются наиболее информативными.

Особенности применения Evercam в условиях краш-теста

Высокоскоростные камеры Evercam применяются в среде, где важны не только характеристики сенсора, но и надежность всей системы в целом. Испытательный полигон — это пространство с интенсивными световыми импульсами, пылью, возможными механическими ударами и отражениями от металлических поверхностей. Поэтому важны устойчивость корпуса, качество крепления, защита от случайных внешних воздействий и возможность точно навести камеру на объект в ограниченном пространстве.

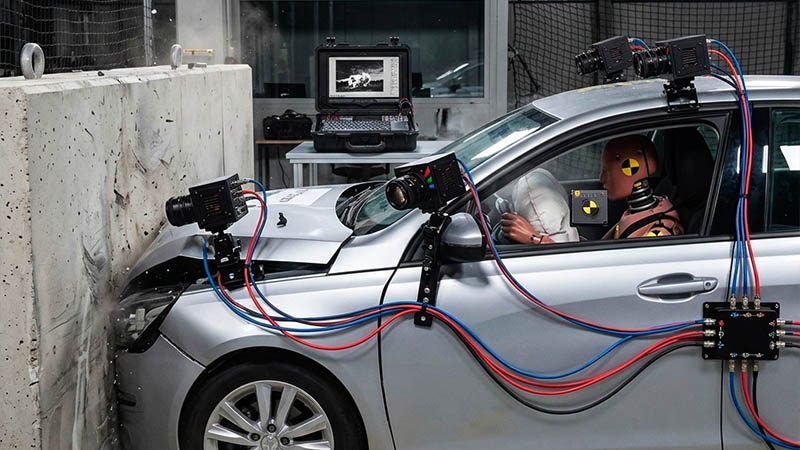

Отдельное значение имеет выбор оптики. Для краш-тестов часто используют объективы с подходящим фокусным расстоянием, чтобы обеспечить одновременно достаточное поле зрения и требуемую детализацию. Если необходимо оценивать небольшие элементы конструкции, применяют более «длинную» оптику; если же требуется контролировать общий ход деформации кузова, выбирают более широкий угол обзора. В ряде испытаний используются несколько камер, каждая из которых снимает свою часть сцены, а затем кадры объединяются в единую картину события.

Интеграция с измерительным оборудованием

Практическая ценность высокоскоростной камеры в краш-тесте раскрывается именно в связке с остальными средствами измерений. Система должна фиксировать не только картинку, но и момент, когда начинается испытание, положение испытательной тележки, скорость удара и последовательность срабатывания элементов безопасности. Evercam в таком сценарии выступает как часть единого измерительного комплекса.

Синхронизация по времени позволяет инженерам точно сопоставить визуальные события с графиками ускорения, деформации и давления. Например, можно установить, в какой именно кадр произошло раскрытие подушки безопасности, на какой стадии деформации кузова началось смещение рулевой колонки и какова была кинематика манекена в момент максимальной перегрузки. Без такой точной привязки видеозапись имела бы лишь иллюстративное значение, тогда как в высокоскоростной съемке она становится полноценным измерительным материалом.

Обработка и анализ видеоданных

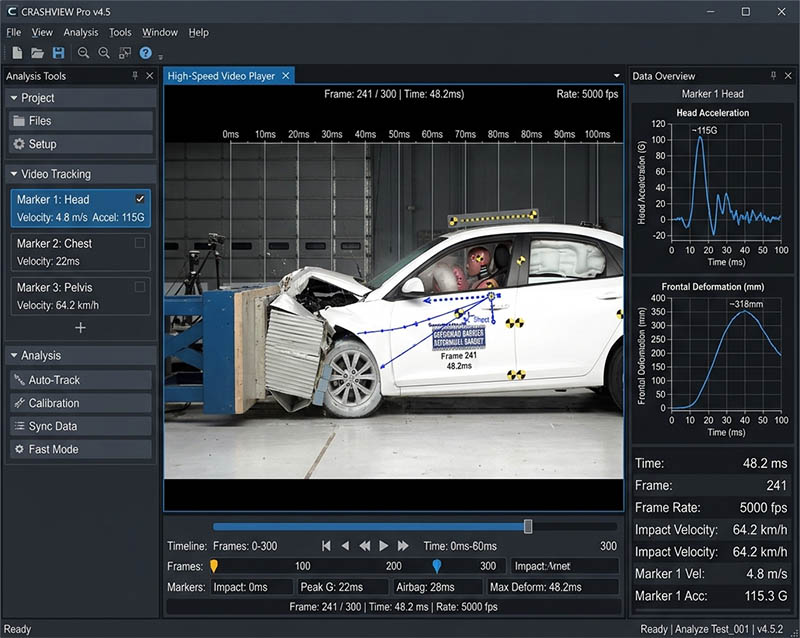

После испытания видеоматериал проходит этап анализа. Специалисты просматривают запись покадрово, выделяют опорные точки, измеряют перемещения, оценивают временные интервалы между фазами события. При необходимости применяются маркеры, цифровые сетки, геометрическая калибровка и программные средства измерения траекторий. Если камера обеспечивает стабильное качество изображения и точную синхронизацию, такие данные можно использовать для верификации расчетных моделей и сравнения с результатами компьютерного моделирования.

Для инженерной службы особенно важно, чтобы изображение сохраняло читаемость даже при очень короткой выдержке. В краш-тестах часто приходится работать с металлическими, пластиковыми и текстильными элементами, которые движутся на фоне сложных отражающих поверхностей. Поэтому качество экспозиции, динамический диапазон и отсутствие заметных артефактов оказывают прямое влияние на достоверность вывода.

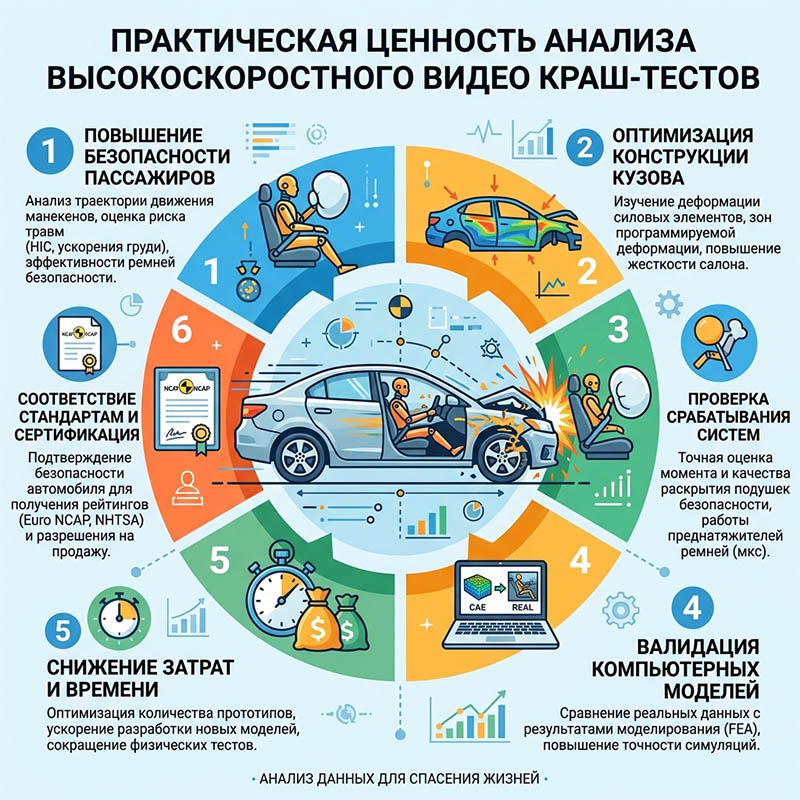

Практическая ценность для разработчиков и испытательных лабораторий

Наладка производственных линий

Использование Evercam в краш-тестах помогает сократить время на интерпретацию результатов и повысить точность выводов. Инженеры получают возможность не просто констатировать факт разрушения, а видеть его развитие во времени. Это особенно важно на этапах конструкторской доработки, когда даже небольшое изменение в геометрии детали, жесткости соединения или алгоритме срабатывания системы безопасности может заметно повлиять на поведение всей конструкции.

Для испытательных лабораторий подобная камера становится инструментом доказательной базы. Визуальная запись высокой четкости и высокой частоты кадров используется в отчетах, при согласовании результатов с заказчиком, для внутреннего анализа, а также в процессе сравнительных испытаний различных вариантов конструкции.

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» применяются в краш-тестах как специализированное средство регистрации быстропротекающих механических процессов. Их основная ценность заключается в возможности точно фиксировать динамику удара, деформацию конструкции, работу систем пассивной безопасности и перемещение объектов в интерьере испытательного образца. В сочетании с системой синхронизации, внешним освещением и измерительным оборудованием такие камеры становятся важным элементом современного испытательного комплекса. Именно благодаря им краш-тест из краткого и крайне быстрого события превращается в детально анализируемый инженерный процесс.
