Применение высокоскоростных видеокамер Evercam для регистрации баллистических процессов

Высокоскоростные видеокамеры Evercam, выпускаемые ООО «НИЦ «Промышленная оптика», находят применение в задачах, связанных с регистрацией и анализом баллистических процессов, где требуется точная фиксация быстропротекающих явлений в течение крайне малого промежутка времени. Баллистика как область исследований включает изучение движения тел после вылета, взаимодействия с преградами, формирования траектории, деформации снаряда, поведения поражающего элемента в полёте и динамики сопутствующих физических эффектов. Для корректного исследования таких процессов стандартные средства видеонаблюдения недостаточны, поскольку они не обеспечивают требуемой частоты кадров, малой выдержки и синхронизации с измерительной аппаратурой.

Роль высокоскоростной съёмки в баллистических исследованиях

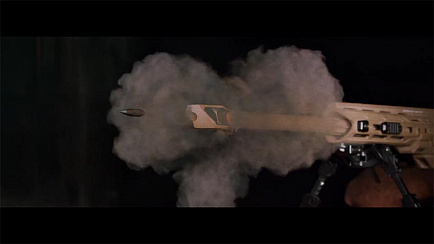

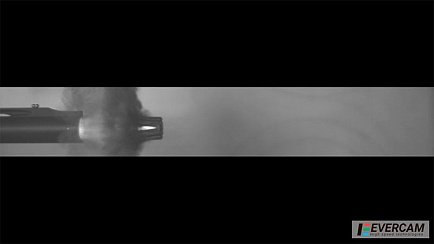

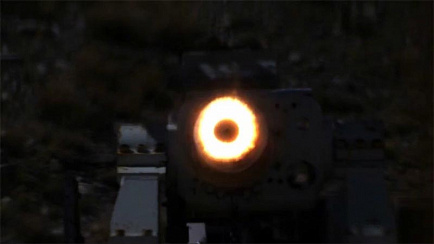

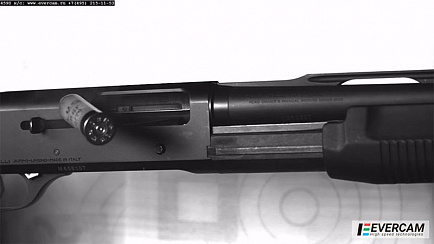

Балистические события характеризуются чрезвычайно высокой скоростью изменения параметров движения и формы объекта. В первые миллисекунды после выстрела или иного импульсного воздействия происходят наиболее значимые изменения: тело покидает канал, стабилизируется в полёте, может вращаться, колебаться, деформироваться или вступать в контакт с преградой. Высокоскоростная камера позволяет зафиксировать каждый этап этого процесса с временным разрешением, достаточным для последующего инженерного анализа.

Использование камер Evercam особенно важно при испытаниях, в которых требуется определить начальную скорость, угловую ориентацию, траекторию, характер взаимодействия с материалом-мишенью, а также параметры разрушения и замедления. Полученная видеозапись служит не только визуальным подтверждением, но и источником измерительных данных, применяемых для построения графиков, анализа кадровой последовательности и сопоставления с показаниями датчиков.

Основные области применения

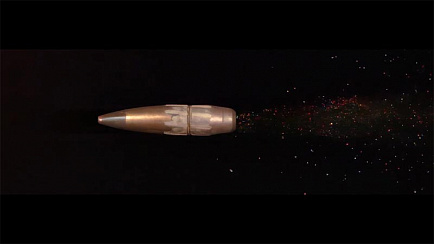

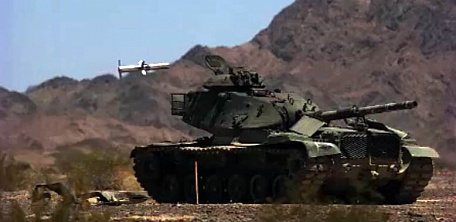

В баллистических исследованиях высокоскоростные камеры применяются для решения ряда технических задач. В первую очередь это регистрация полёта объекта на начальном участке траектории, где наиболее важны точные сведения о скорости и устойчивости движения. Кроме того, камеры используются при изучении пробития и воздействия на материалы, когда необходимо определить момент первого контакта, развитие трещин, образование отверстия, выброс осколков и изменение формы поражаемого элемента.

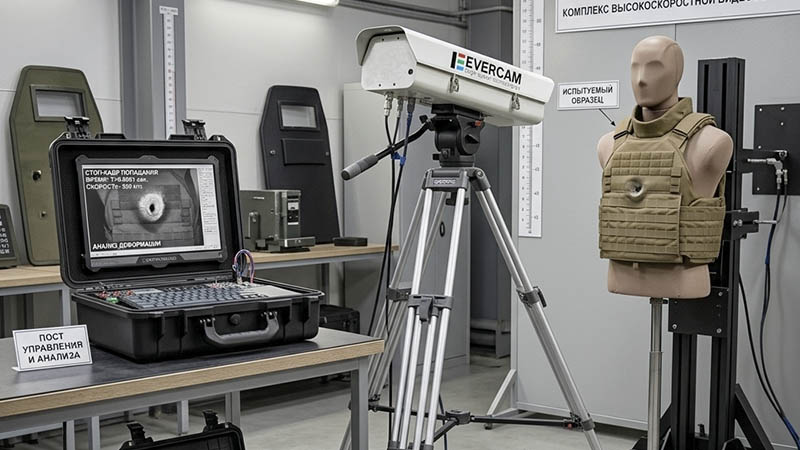

Камеры Evercam также востребованы при испытаниях защитных конструкций, экранов, броневых панелей и иных инженерных решений, рассчитанных на сопротивление быстрому ударному воздействию. В таких условиях видеозапись помогает установить механизм поглощения энергии, деформационные особенности и наличие локальных отказов. Дополнительно высокоскоростная съёмка используется для анализа работы вспомогательных технических устройств, задействованных в баллистическом эксперименте, включая системы запуска, датчики синхронизации и средства фиксации объекта.

Принцип работы в составе измерительного комплекса

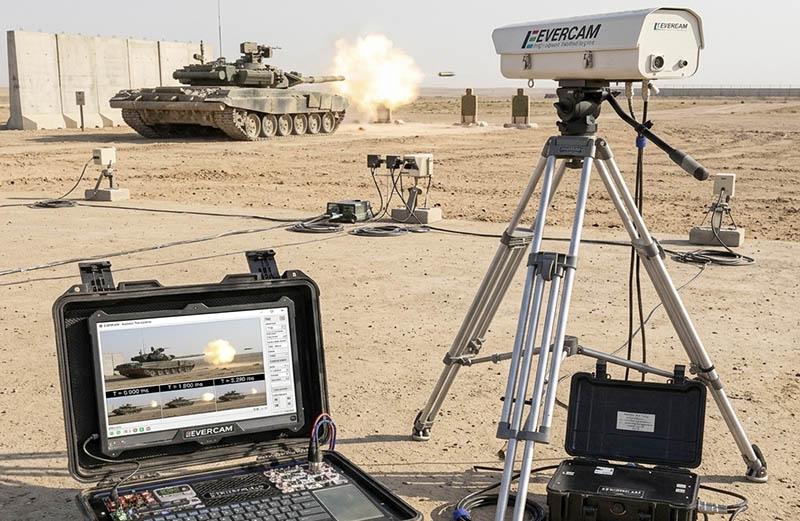

При проведении баллистических испытаний камера Evercam обычно включается в состав синхронизированного измерительного комплекса. Такая конфигурация позволяет согласовать момент начала записи с ключевым событием эксперимента и избежать пропуска важной фазы процесса. Синхронизация может осуществляться по внешнему триггеру, по сигналу датчика или по заранее заданному временному алгоритму, что особенно важно при съёмке процессов, протекающих за доли миллисекунды.

В составе комплекса камера работает совместно с оптическими датчиками, измерителями скорости, системами освещения и программным обеспечением анализа. Дополнительное освещение играет критическую роль, поскольку при короткой выдержке требуется интенсивный и равномерный световой поток, обеспечивающий чёткое отображение быстро движущегося объекта без смаза. При необходимости используется фоновая калибровка и масштабная разметка, позволяющая выполнять геометрические измерения непосредственно по видеокадрам.

Измеряемые параметры и аналитические возможности

Высокоскоростная видеосъёмка в баллистике позволяет определять целый ряд параметров. К ним относятся скорость движения объекта на различных участках траектории, время пролёта между контрольными точками, угол отклонения, амплитуда колебаний, момент взаимодействия с преградой и характер разрушения. При наличии соответствующего программного обеспечения можно выполнять покадровый анализ, отслеживать перемещение центра масс, выделять контуры объекта и вычислять временные зависимости деформации.

Особую ценность представляет возможность сопоставления видеоданных с результатами других измерительных каналов. Это позволяет подтверждать точность эксперимента, выявлять расхождения между расчётной и фактической динамикой, а также устанавливать причины нестабильности результатов. В инженерной практике такой подход повышает достоверность заключений и сокращает количество повторных испытаний.

Требования к условиям съёмки

Для корректной работы высокоскоростной камеры в баллистическом эксперименте необходимо соблюдение ряда условий. Прежде всего требуется правильная настройка поля зрения, чтобы в кадре находилась вся зона интереса — участок полёта, точка взаимодействия или область разрушения. Не менее важно обеспечить достаточную яркость освещения, поскольку при высоких частотах съёмки светочувствительность системы становится критическим параметром.

Кроме того, камера должна быть надёжно защищена от вибраций, ударных нагрузок и возможных вторичных воздействий, возникающих в процессе эксперимента. Для этого применяются защитные кожухи, удалённое размещение, оптические окна и специальные монтажные схемы. Также заранее выполняется калибровка геометрии сцены, что необходимо для точного перевода пиксельных измерений в реальные размеры и скорости.

Значение для исследований и промышленности

Применение камер Evercam в баллистике имеет большое значение для научных, конструкторских и испытательных задач. Такие системы позволяют глубже понять динамику движения и разрушения, повысить качество испытаний и снизить неопределённость при оценке результатов. Это особенно важно при разработке защитных материалов, элементов инженерной безопасности, упаковочных решений и других изделий, работающих в условиях кратковременных ударных нагрузок.

Высокоскоростная визуализация также способствует совершенствованию методик испытаний и ускоряет внедрение новых технических решений. За счёт наглядного анализа инженер получает возможность не только зафиксировать факт события, но и увидеть его развитие по этапам, что существенно повышает информативность эксперимента. В результате камеры Evercam выступают не просто как средство наблюдения, а как полноценный измерительный инструмент, встроенный в современную баллистическую лабораторию.

Заключение
