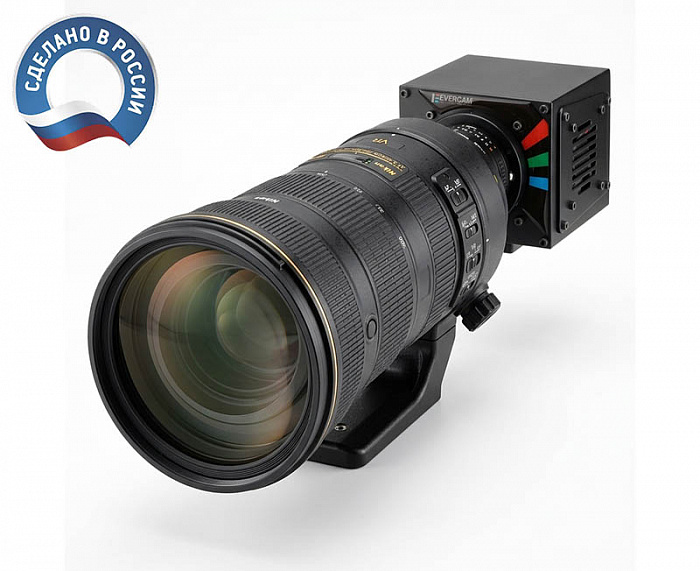

Evercam OL

Рекомендуемые оптические объективы

Оптическая конфигурация высокоскоростных видеокамер Evercam

Эффективность высокоскоростной видеорегистрации определяется не только характеристиками камеры, но и корректным выбором объектива, параметров поля зрения, рабочей дистанции, светосилы, глубины резкости и разрешающей способности оптического тракта. Особое внимание уделяется адаптации видеосистем к лабораторным, производственным, исследовательским и полевым условиям эксплуатации, а также возможности сопряжения камер с микроскопами, бороскопами и специализированными системами наблюдения.

Высокоскоростная видеорегистрация применяется для исследования процессов, длительность которых составляет миллисекунды, микросекунды или меньше. К таким процессам относятся ударные взаимодействия, разрушение материалов, работа быстроходных механизмов, распыление жидкостей, искрообразование, детонационные и горелочные процессы, баллистические испытания, кавитация, деформация конструкций и динамика технологических операций.

Для получения достоверной визуальной информации в таких условиях недостаточно использовать только высокоскоростную камеру с высокой частотой кадров. Качество результата в значительной степени определяется оптической системой, поскольку именно она формирует изображение объекта на сенсоре камеры. Неправильный выбор объектива может привести к недостаточной детализации, геометрическим искажениям, снижению контраста, нехватке освещённости, малой глубине резкости или невозможности наблюдения объекта с требуемой рабочей дистанции.

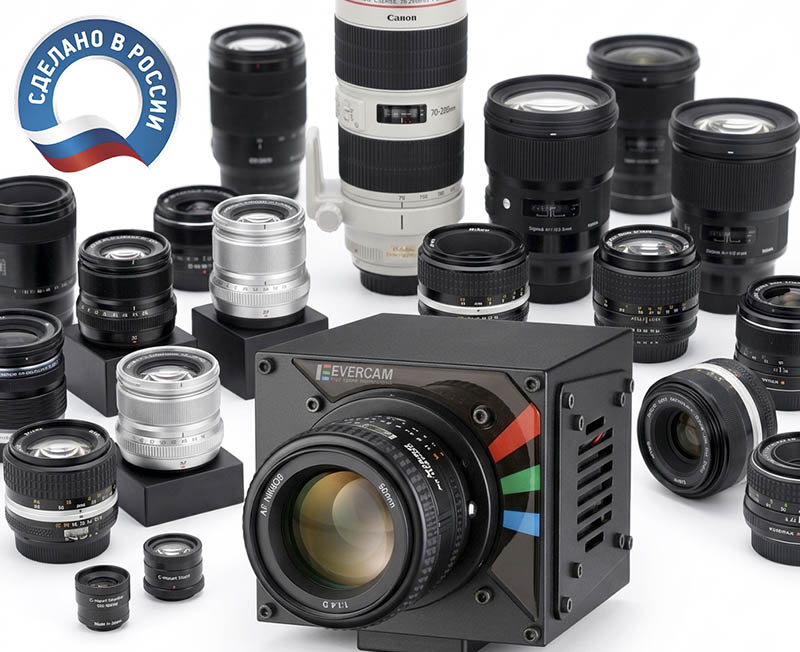

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» могут оснащаться различными объективами и дополнительными оптическими устройствами, что позволяет формировать специализированные конфигурации под конкретную прикладную задачу.

Роль оптической системы в высокоскоростной видеорегистрации

Оптическая система является одним из ключевых элементов высокоскоростного измерительного комплекса. Она определяет масштаб изображения, пространственное разрешение, световую эффективность, глубину резко изображаемого пространства и геометрию поля зрения. При регистрации быстропротекающих процессов эти параметры становятся особенно важными, так как экспозиция одного кадра обычно крайне мала.

Чем короче выдержка, тем меньше света поступает на сенсор камеры. Поэтому при высокоскоростной съёмке резко возрастает значение светосилы объектива и эффективности всей оптической схемы. Если объектив обладает недостаточной апертурой или имеет значительные потери на оптических элементах, изображение может оказаться недостаточно ярким для последующего анализа.

Кроме того, быстропротекающие процессы часто сопровождаются малым масштабом наблюдаемого объекта, высокой скоростью перемещения, локальными деформациями, вибрациями, вспышками, нагревом или образованием аэрозольных сред. В таких условиях оптика должна обеспечивать устойчивое формирование изображения без критической потери резкости, контраста и информативности.

Индивидуальный подбор оптики под параметры объекта съёмки

При проектировании видеорегистрационного комплекса на базе камер Evercam оптическая система подбирается индивидуально с учётом характеристик объекта съёмки. В первую очередь анализируются размеры объекта, ожидаемая зона перемещения, скорость процесса, требуемая детализация и доступная рабочая дистанция.

Если объект имеет малые размеры, например микродефект, каплю жидкости, частицу порошка, зону лазерного воздействия или локальную область разрушения, требуется оптика с высоким увеличением и высокой разрешающей способностью. В таких случаях могут применяться макрообъективы, микроскопные адаптеры или специализированные измерительные объективы.

Если объект имеет значительные размеры, например элемент производственной линии, узел механизма, образец при ударных испытаниях или участок технологического оборудования, основное значение приобретает правильный выбор поля зрения. Объектив должен охватывать всю интересующую область, сохраняя достаточную детализацию для анализа ключевых элементов процесса.

Для движущихся объектов важно учитывать не только поле зрения, но и направление движения, возможные отклонения траектории и требуемый запас кадра. При слишком узком поле зрения объект может выйти за пределы изображения, а при слишком широком — снизится пространственное разрешение и точность последующего анализа.

Фокусное расстояние и поле зрения

Фокусное расстояние объектива определяет угловое поле зрения и масштаб изображения на сенсоре камеры. Короткофокусные объективы позволяют охватить широкую область наблюдения, что удобно при съёмке крупных объектов, производственных процессов и сцен с неопределённой траекторией движения. Однако такие объективы могут вносить более заметные геометрические искажения, особенно по краям кадра.

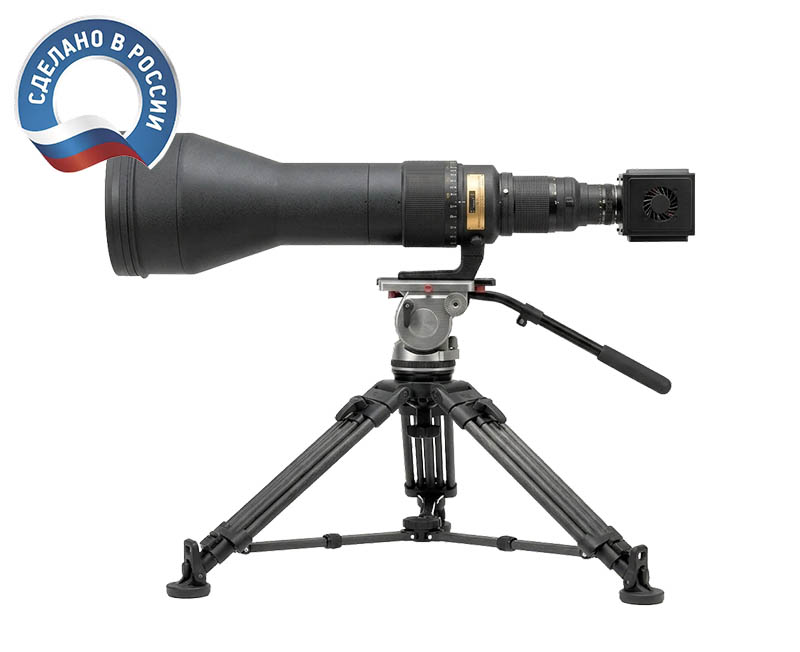

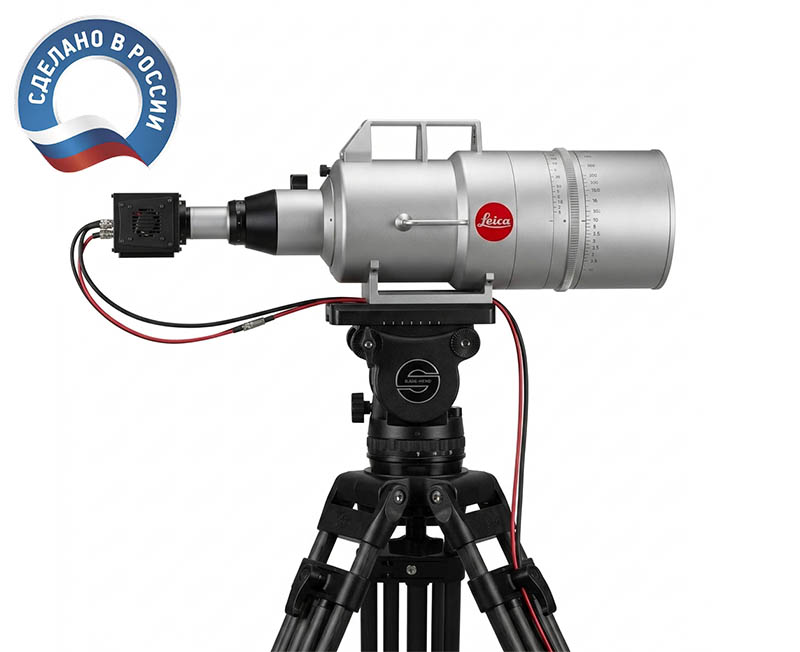

Длиннофокусные объективы применяются, когда необходимо наблюдать объект с большой дистанции или получить увеличенное изображение небольшой зоны без физического приближения камеры. Это важно при испытаниях, сопровождающихся высокой температурой, ударными нагрузками, разлётом частиц, интенсивным излучением или другими факторами, ограничивающими размещение оборудования рядом с объектом.

При подборе фокусного расстояния учитываются размеры сенсора камеры Evercam, требуемая ширина и высота поля зрения, а также расстояние от объектива до объекта. Для измерительных задач важно обеспечить соответствие масштаба изображения заданной точности: чем больше число пикселей приходится на интересующий элемент, тем выше точность анализа его положения, формы, скорости или деформации.

Светосила объектива и требования к освещённости

Светосила объектива является критическим параметром при высокоскоростной съёмке. Поскольку время экспозиции может составлять микросекунды или даже меньше, количество света, попадающего на сенсор, существенно ограничено. Объектив с высокой светосилой позволяет повысить яркость изображения без чрезмерного увеличения мощности внешней подсветки или усиления сигнала.

Недостаточная освещённость приводит к росту шумов, снижению контраста, потере мелких деталей и уменьшению точности автоматической обработки. Это особенно важно при анализе траекторий частиц, фронтов разрушения, деформационных зон, капель, искр или быстро движущихся деталей.

В системах на базе камер Evercam светосильная оптика может сочетаться с импульсными, светодиодными, лазерными или специализированными источниками освещения. Выбор схемы освещения зависит от характера объекта: для прозрачных сред может использоваться контровая подсветка, для рельефных поверхностей — боковое освещение, для измерительных задач — структурированная или коллимированная подсветка.

Разрешающая способность оптического тракта

Разрешающая способность объектива должна соответствовать характеристикам сенсора камеры. Если объектив не способен передать достаточное количество пространственных деталей, потенциальные возможности высокоскоростной камеры не будут реализованы. В этом случае изображение может выглядеть размытым даже при точной фокусировке и короткой экспозиции.

При выборе оптики для камер Evercam учитывается не только номинальное разрешение объектива, но и его работа на выбранной диафрагме, в заданном спектральном диапазоне и при конкретной рабочей дистанции. Важную роль играют контрастно-частотные характеристики, наличие хроматических аберраций, астигматизма, дисторсии и падения резкости по краям поля.

Для задач количественного анализа предпочтительны объективы с минимальными геометрическими искажениями, поскольку дисторсия может привести к ошибкам при измерении координат, скоростей, углов и размеров. В программной обработке такие искажения могут компенсироваться калибровкой, однако исходное качество оптики остаётся важным фактором точности.

Глубина резкости и стабильность фокусировки

Глубина резкости определяет диапазон расстояний, в пределах которого объект воспринимается резким. При съёмке быстропротекающих процессов это особенно важно, поскольку объект может перемещаться не только в плоскости кадра, но и вдоль оптической оси. Недостаточная глубина резкости приводит к частичной потере информации, если объект выходит из зоны фокуса.

Увеличение глубины резкости обычно достигается диафрагмированием объектива, однако это снижает количество света, поступающего на сенсор. Поэтому при высокоскоростной съёмке необходимо искать компромисс между резкостью по глубине, яркостью изображения и допустимым уровнем шума.

Для лабораторных задач, где геометрия эксперимента хорошо контролируется, объект можно точно расположить в плоскости фокуса. В производственных и полевых условиях, где возможны вибрации, тепловые деформации, колебания расстояния и нестабильность положения объекта, требования к глубине резкости возрастают.

Рабочая дистанция и условия размещения камеры

Рабочая дистанция выбирается с учётом безопасности оборудования, доступности зоны наблюдения и требуемого масштаба изображения. В ряде задач камеру Evercam можно разместить близко к объекту, что упрощает получение крупного изображения и повышает световую эффективность. Однако во многих испытаниях непосредственное приближение камеры невозможно.

При высокотемпературных процессах, ударных испытаниях, работе с вращающимися механизмами, лазерной обработке или агрессивными средами требуется установка камеры на безопасном расстоянии. В таких случаях применяются длиннофокусные объективы, защитные окна, кожухи, зеркальные оптические схемы или бороскопические системы наблюдения.

Рабочая дистанция также влияет на перспективные искажения и стабильность измерений. Для метрологических задач предпочтительно выбирать такую геометрию наблюдения, при которой оптическая ось камеры перпендикулярна плоскости анализа, а изменения расстояния до объекта минимальны.

Геометрические параметры поля зрения

Геометрия поля зрения определяет, какая область объекта или сцены будет зарегистрирована в кадре. При подготовке высокоскоростной съёмки необходимо заранее определить границы интересующей зоны, возможные перемещения объекта и требуемый запас по кадру.

В испытательных задачах часто применяется предварительная низкоскоростная настройка кадра с последующим переходом к высокоскоростному режиму. Это позволяет уточнить расположение объекта, фокусировку, освещённость и синхронизацию. Однако при повышении частоты кадров у многих высокоскоростных систем может уменьшаться активная область сенсора, поэтому поле зрения необходимо рассчитывать именно для выбранного режима съёмки.

Для камер Evercam конфигурация поля зрения может подбираться под конкретный эксперимент: широкое поле для общей картины процесса, узкое поле для детального анализа локальной зоны или многокамерная схема для одновременной регистрации разных ракурсов.

Адаптация к лабораторным условиям

В лабораторных условиях высокоскоростные камеры Evercam применяются для фундаментальных и прикладных исследований, где важны повторяемость, точность настройки и возможность интеграции с измерительным оборудованием. Оптическая система в таких условиях может быть установлена на штативах, оптических столах, координатных стойках или прецизионных позиционерах.

Лабораторная среда позволяет тщательно контролировать освещение, фон, положение объекта и параметры съёмки. Это делает возможным использование макрооптики, микроскопных схем, узкополосных фильтров, поляризационных элементов и специализированных объективов. При этом камеры Evercam могут применяться как в визуальной диагностике, так и в количественных измерениях, включая анализ перемещений, скоростей, деформаций и временной структуры процессов.

Адаптация к производственным условиям

В производственных условиях требования к оптической системе отличаются от лабораторных. Здесь необходимо учитывать вибрации, пыль, брызги, переменную освещённость, ограниченное пространство для установки, наличие защитных ограждений и необходимость работы рядом с технологическим оборудованием.

Для таких задач камеры Evercam могут комплектоваться объективами, обеспечивающими наблюдение с удобной дистанции и требуемым полем зрения. При необходимости применяются защитные стекла, кожухи, фильтры, дополнительные осветители и крепёжные элементы. Важным фактором становится стабильность фокусировки и механическая надёжность оптического узла.

Производственная высокоскоростная видеорегистрация используется для анализа сбоев оборудования, диагностики упаковочных и сортировочных линий, контроля работы механизмов, выявления причин брака, изучения взаимодействия инструмента с материалом и оптимизации технологических режимов.

Адаптация к исследовательским и полевым условиям

В исследовательских и полевых условиях оптическая конфигурация должна обеспечивать мобильность, устойчивость к внешним воздействиям и возможность быстрой перенастройки. Такие задачи могут включать съёмку вне стационарной лаборатории, наблюдение за крупногабаритными объектами, испытания на открытых площадках или регистрацию процессов в труднодоступных зонах.

В этих случаях особенно важны рабочая дистанция, защищённость оптического тракта, возможность использования автономного освещения и простота механической юстировки. Камеры Evercam могут применяться в составе переносных измерительных комплексов, где объектив и дополнительные оптические элементы выбираются с учётом конкретной сцены и ограничений по размещению оборудования.

Сопряжение с микроскопами

Для анализа микромасштабных быстропротекающих процессов камеры Evercam могут сопрягаться с микроскопами через соответствующие оптические адаптеры. Такая конфигурация используется при исследовании микродеформаций, разрушения тонких материалов, поведения микрочастиц, процессов в микрофлюидных каналах, искровых разрядов, лазерной обработки микрозон и биомеханических явлений.

Главная особенность микроскопной высокоскоростной съёмки заключается в сочетании малого поля зрения, высокой кратности увеличения и ограниченной глубины резкости. При этом требования к освещению существенно возрастают, так как при больших увеличениях и коротких экспозициях световой поток на сенсоре уменьшается.

Использование микроскопных адаптеров позволяет согласовать изображение, формируемое микроскопом, с размером сенсора камеры Evercam, снизить виньетирование и обеспечить корректный масштаб наблюдения. Для количественных измерений выполняется калибровка масштаба с использованием микрометрических эталонов.

Сопряжение с бороскопами

Бороскопические системы применяются для наблюдения в труднодоступных или закрытых полостях, где прямое размещение камеры невозможно. Сопряжение высокоскоростной камеры Evercam с бороскопом позволяет регистрировать процессы внутри механизмов, камер сгорания, трубопроводов, корпусов, технологических узлов и испытательных установок.

Такая конфигурация предъявляет особые требования к светопропусканию, устойчивости к температуре, качеству изображения и освещению зоны наблюдения. Поскольку бороскопическая оптика может иметь ограниченную апертуру и дополнительные потери, подбор источника света становится особенно важным.

Высокоскоростная съёмка через бороскоп позволяет анализировать процессы, которые невозможно наблюдать обычным объективом: движение элементов внутри закрытых механизмов, возникновение искр, распыление топлива, прохождение частиц, локальные разрушения, трение, вибрации и взаимодействие деталей в ограниченном пространстве.

Применение специализированных систем наблюдения

Помимо микроскопов и бороскопов, камеры Evercam могут сопрягаться с другими специализированными оптическими системами. К ним относятся телецентрические объективы, эндоскопические модули, зеркальные системы, перископические узлы, системы с оптическими фильтрами, шлирен-системы, теневые схемы и измерительные оптические каналы.

Телецентрическая оптика применяется в задачах, где требуется минимизировать перспективные искажения и обеспечить высокую точность измерения размеров. Шлирен- и теневые методы позволяют визуализировать неоднородности прозрачных сред, ударные волны, тепловые потоки, струи газа и области с изменением показателя преломления. Узкополосные фильтры применяются для выделения определённых спектральных компонентов, например при анализе плазмы, горения, лазерных процессов или оптической пирометрии.

Такая гибкость делает камеры Evercam не только средством видеорегистрации, но и частью комплексной оптико-измерительной системы.

Ручная регулировка объективов

В стандартном исполнении высокоскоростные видеокамеры Evercam оснащаются объективами с ручной регулировкой. Ручная настройка фокуса, диафрагмы и, при использовании вариофокальных объективов, фокусного расстояния обеспечивает простоту, надёжность и предсказуемость работы системы.

Ручная регулировка особенно удобна в лабораторных условиях, где оператор может точно настроить оптическую систему перед началом эксперимента. Она также снижает вероятность непреднамеренного изменения параметров во время съёмки, что важно при регистрации коротких и невоспроизводимых событий.

После настройки объектив может фиксироваться механически, чтобы исключить смещение фокуса или диафрагмы из-за вибраций. Это особенно актуально при ударных испытаниях, работе рядом с промышленным оборудованием или транспортировке измерительного комплекса.

Дистанционное управление объективом

При наличии соответствующих требований система на базе камер Evercam может быть дополнена функцией дистанционного управления объективом. Такая возможность может реализовываться через интерфейс управляющего программного обеспечения или с использованием отдельного пульта.

Дистанционная регулировка актуальна в случаях, когда камера установлена в труднодоступной зоне, внутри защитного кожуха, на удалённой позиции, в опасной зоне испытаний или в составе автоматизированного стенда. Оператор может изменять фокус, диафрагму или другие параметры объектива без физического доступа к камере.

В программно-управляемых системах дистанционное управление объективом может быть интегрировано в общий сценарий эксперимента. Например, перед запуском высокоскоростной регистрации выполняется автоматическая установка фокуса, настройка экспозиции, проверка яркости изображения и выбор рабочей области кадра. Это повышает воспроизводимость измерений и снижает влияние человеческого фактора.

Калибровка оптической системы

Для количественного анализа изображений необходима калибровка оптической системы. Она позволяет определить масштаб изображения, компенсировать геометрические искажения и связать координаты пикселей с реальными размерами объекта.

Калибровка может выполняться с использованием тестовых мир, координатных сеток, микрометрических шкал или эталонных объектов. При работе с макро- и микросъёмкой калибровка особенно важна, поскольку малые ошибки масштаба могут существенно повлиять на результаты измерений.

Для задач, связанных с анализом движения, калибровка обеспечивает корректное определение скорости, ускорения, траектории и деформации. При многокамерной съёмке дополнительно выполняется пространственная согласованность ракурсов и временная синхронизация видеопотоков.

Выбор оптики для различных типов задач

Для регистрации ударных процессов обычно выбираются объективы с достаточной рабочей дистанцией, высокой светосилой и устойчивой механической фиксацией. При анализе разрушения материалов требуется высокая детализация зоны трещинообразования и достаточная глубина резкости.

Для съёмки технологических линий важны широкое поле зрения, стабильность фокусировки и возможность работы в условиях промышленной освещённости. Для анализа распыления, капель и струй жидкости часто применяются макрообъективы, контровая подсветка и короткие экспозиции.

Для микроскопических процессов необходимы микроскопные адаптеры, мощное освещение и точная механическая юстировка. Для труднодоступных зон применяются бороскопы, эндоскопические оптические системы или зеркальные схемы наблюдения.

Таким образом, выбор оптической конфигурации всегда определяется не универсальным набором параметров, а конкретной измерительной задачей.
