Штативные и опорно-крепёжные системы в высокоскоростной видеосъёмке

Высокоскоростная видеосъёмка применяется для регистрации процессов, длительность которых может составлять доли секунды или миллисекунды. В подобных условиях качество получаемого видеоматериала определяется не только характеристиками камеры, объектива и осветительной системы, но и стабильностью пространственного положения оборудования во время записи.

Штатив в составе такой системы выполняет функцию механической опоры, обеспечивая позиционирование, фиксацию и сохранение заданного направления оптической оси камеры. Даже незначительные вибрации или смещения могут привести к ухудшению резкости, нарушению кадрирования и снижению точности последующего анализа видеоданных.

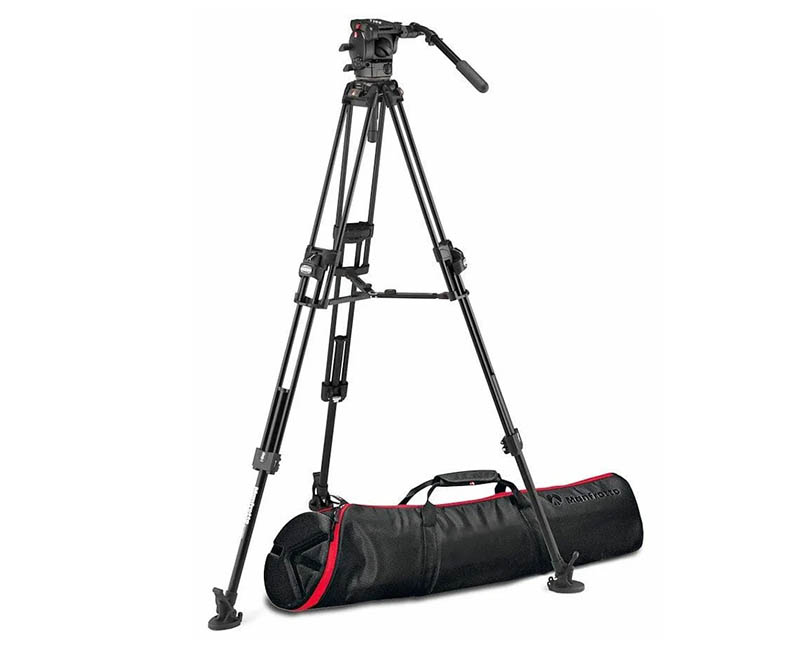

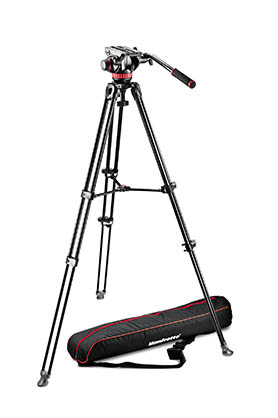

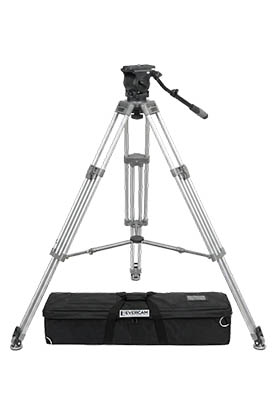

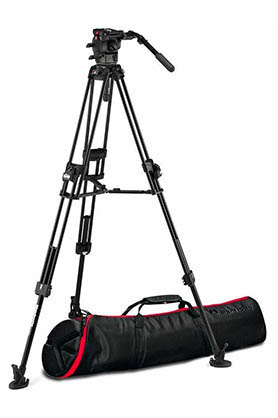

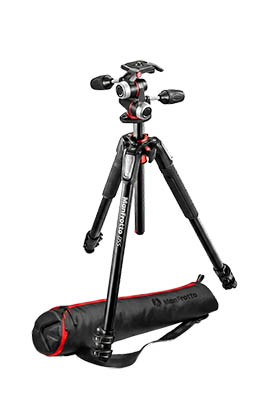

Рекомендуемые штативы

Роль штатива в системе высокоскоростной видеорегистрации

Штатив является одним из базовых элементов системы высокоскоростной видеосъёмки. Его основная задача заключается в обеспечении устойчивого положения видеокамеры относительно объекта наблюдения. Это особенно важно при съёмке с большим увеличением, использовании длиннофокусной оптики или регистрации объектов малых размеров.

При высокой частоте кадров и короткой экспозиции требуется точное соблюдение геометрии съёмки. Если камера смещается относительно объекта, возникают ошибки при измерении координат, скоростей, деформаций и других параметров, определяемых по видеозаписи. Следовательно, механическая стабильность штатива напрямую влияет на достоверность экспериментальных данных.

Кроме того, правильно подобранный штатив способствует снижению вибраций, возникающих от внешних источников: работы оборудования, движения оператора, воздушных потоков или механических колебаний опорной поверхности. Уменьшение вибрационного воздействия позволяет повысить чёткость изображения и обеспечить воспроизводимость условий съёмки.

Критерии выбора штатива

Выбор штатива для высокоскоростной видеосъёмки должен выполняться с учётом совокупной массы установленного оборудования. При расчёте нагрузки учитываются масса камеры, объектива, кабелей, переходников, осветительных или синхронизирующих модулей, а также иных аксессуаров. Грузоподъёмность штатива должна иметь запас относительно фактической массы системы, поскольку работа на предельной нагрузке снижает устойчивость и долговечность конструкции.

Одним из важных параметров является рабочая высота. Она должна обеспечивать возможность размещения камеры на требуемом уровне относительно объекта съёмки без ухудшения устойчивости. При этом необходимо учитывать как минимальную, так и максимальную высоту установки, особенно при работе в лабораторных стендах, испытательных камерах или на производственных площадках.

Материал конструкции влияет на массу, жёсткость и виброустойчивость штатива. Металлические штативы обладают высокой прочностью и устойчивостью, тогда как более лёгкие конструкции удобны при транспортировке и полевых измерениях. Количество секций также имеет значение: увеличение числа секций повышает компактность в сложенном состоянии, однако может снижать общую жёсткость опоры.

Габариты штатива в рабочем и транспортном положении определяют удобство его применения в конкретных условиях. Для стационарных лабораторных установок важнее жёсткость и устойчивость, тогда как для выездных работ существенными становятся масса, компактность и скорость развёртывания оборудования.

Влияние механической устойчивости на качество изображения

В высокоскоростной видеосъёмке требования к устойчивости камеры особенно высоки. При регистрации быстропротекающих процессов кадры используются не только для визуального наблюдения, но и для количественного анализа. По видеозаписи могут определяться траектории движения, временные интервалы, скорости, ускорения, деформации и другие измеряемые параметры.

Любое смещение камеры относительно объекта приводит к появлению дополнительных погрешностей. Вибрации вызывают размытость изображения, изменение положения объекта в кадре и снижение точности обработки данных. При съёмке с большим увеличением влияние даже малых колебаний становится более заметным, поскольку угловое смещение камеры преобразуется в значительное смещение изображения на матрице.

Поэтому штатив следует рассматривать не как вспомогательный аксессуар, а как функциональный элемент измерительной системы. Его характеристики должны соответствовать задачам видеорегистрации и условиям проведения эксперимента.

Дополнительные опорно-крепёжные устройства

В ряде случаев стандартного штатива недостаточно для корректной установки камеры и сопутствующего оборудования. Это характерно для съёмки в ограниченном пространстве, при необходимости нестандартного угла обзора, размещения камеры на стендах, станинах, балках, столах или иных конструктивных элементах.

Для таких задач применяются дополнительные элементы крепления: поворотные зажимы, стационарные крепления, кронштейны, редукторные головки и другие опорно-крепёжные устройства. Они позволяют фиксировать видеокамеру, источники подсветки, датчики и вспомогательные элементы на различных поверхностях.

Поворотные зажимы обеспечивают быструю настройку угла установки и позволяют менять ориентацию оборудования без полной перестановки системы. Стационарные крепления применяются при необходимости длительной и жёсткой фиксации камеры. Кронштейны позволяют вынести оборудование на требуемое расстояние от опорной поверхности или разместить его в труднодоступной зоне. Редукторные головки обеспечивают точную угловую настройку положения камеры, что особенно важно при работе с малым полем зрения.

Настройка положения камеры относительно объекта съёмки

Точная ориентация камеры является обязательным условием получения информативной видеозаписи. При подготовке системы необходимо обеспечить совпадение зоны наблюдения с областью, в которой происходит исследуемый процесс. Также важно исключить перекосы, нежелательные перспективные искажения и изменение фокуса вследствие смещения оборудования.

Опорно-крепёжные устройства позволяют выполнять тонкую настройку положения камеры по высоте, углу наклона, азимуту и расстоянию до объекта. При необходимости аналогичным образом позиционируются источники освещения, поскольку качество высокоскоростной съёмки в значительной степени зависит от интенсивности и равномерности подсветки.
